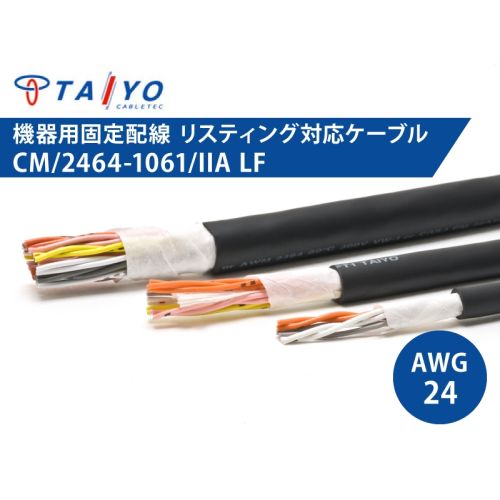

CM/2464-1061/IIA LF 24AWG 耐油性 電子機器配線用ケーブル
汎用性のある電子機器配線用リステッド対応ケーブル!!耐油耐熱柔軟性ビニルシース材を使用しておりUL VW-1・cUL FT1の難燃対応。
CM/2464-1061/ⅡA LFは絶縁体に半硬質PVCを使用しています。
※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)
その他、耐屈曲ケーブル・ロボットケーブルはこちら。
商品詳細
概要
CM/2464-1061/IIA LFの用途
- 通信用トレイケーブルとしても使用可能
- UL13 CL3、CL3Xの代替可能
- 定格300V、80℃のUL, cUL共用機器用ケーブル (カテゴリー:DUZX, DUZX7, AVLV2, AVLV8)
- リスティング規格であるCMを取得しており、NFPA70、79に対応
- RS232C対応ケーブル(多対ケーブルのみ)
CM/2464-1061/IIA LFの特徴
- 絶縁体に半硬質PVCを使用
- UL VW-1、cUL FT1の難燃対応。
- 耐油耐熱柔軟性ビニルシース材を使用
- UL垂直トレイ難燃試験に合格
CM/2464-1061/IIA LFの構造図
CM/2464-1061/IIA LFの識別表
●2C~4C
●多対ケーブル
●対列
CM/2464-1061/IIA LFの印字
CM/2464-1007/IIA LFの対象規格
認 証 | UL CM | cUL CM | cUL AWM | cUL AWM |
---|---|---|---|---|
適合規格 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C2.22 No.210 |
形式記号 | CM | CM | UL STYLE 2464 | CSA AWM ⅡA |
定格電圧 | 300V | 300V | 300V | 300V |
定格温度 | 75℃ | 75℃ | 80℃ | 80℃ |
導 体 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C2.22 No.210 |
難 燃 性 | Vertical-Traay Flame Test | Vertical-Traay Flame Test | VW-1 | FT1 |
CM/2464-1061/IIA LFの構造表
線心数 対数 | 導 体 | 半硬質絶縁体 | 耐油耐熱柔軟性 ビニルシース | 概算質量(kg/km) | 電気特性 | 許容電流 (A) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ (AWG) | 構成 (本/mm) | 外径 (mm) | 厚さ (mm) | 外径 (mm) | 厚さ (mm) | 外径 約.(mm) | 導体抵抗 (Ω/km20℃) | 絶縁抵抗 (MΩkm20℃) | 耐電圧 (V/1min.) | |||
3C | 26(0.128mm2) | 7/0.16 | 0.48 | 0.26 | 1.00 | 0.9 | 4.1 | 19 | 146以下 | 10以上 | 2000 | 4.1 |
2C | 24(0.204mm2) | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 4.2 | 20 | 97.5以下 | 10以上 | 2000 | 6.3 |
3C | 4.4 | 23 | 5.3 | |||||||||
4C | 4.7 | 28 | 4.7 | |||||||||
1P | 26(0.128mm2) | 7/0.16 | 0.48 | 0.26 | 1.00 | 0.9 | 3.9 | 16 | 146以下 | 10以上 | 2000 | 4.9 |
2P | 4.7 | 27 | 3.8 | |||||||||
3P | 5.3 | 33 | 3.3 | |||||||||
4P | 5.7 | 38 | 3.0 | |||||||||
5P | 6.1 | 44 | 2.8 | |||||||||
6P | 6.6 | 50 | 2.6 | |||||||||
7P | 6.6 | 55 | 2.4 | |||||||||
8P | 7.6 | 60 | 2.4 | |||||||||
10P | 7.6 | 70 | 2.2 | |||||||||
12P | 8.4 | 85 | 2.1 | |||||||||
15P | 9.3 | 100 | 1.9 | |||||||||
18P | 9.8 | 115 | 1.8 | |||||||||
20P | 10.8 | 130 | 1.8 | |||||||||
25P | 11.6 | 155 | 1.6 | |||||||||
30P | 12.0 | 180 | 1.5 | |||||||||
3P | 24(0.204mm2) | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 5.8 | 39 | 97.5以下 | 10以上 | 2000 | 4.3 |
4P | 6.3 | 47 | 3.8 | |||||||||
5P | 6.8 | 55 | 3.6 | |||||||||
6P | 7.3 | 65 | 3.4 | |||||||||
7P | 7.3 | 70 | 3.1 | |||||||||
8P | 8.5 | 80 | 3.1 | |||||||||
10P | 8.5 | 96 | 2.8 | |||||||||
12P | 9.4 | 110 | 2.7 | |||||||||
15P | 10.4 | 135 | 2.5 | |||||||||
18P | 10.9 | 155 | 2.3 | |||||||||
20P | 12.1 | 175 | 2.3 | |||||||||
25P | 13.0 | 210 | 2.1 | |||||||||
30P | 13.5 | 245 | 2.0 |
許容電流
許容電流は空中1条布設、周囲温度30℃での値です。
許容電流はJCS0168に基づき算出しております。
周囲温度によって下記の補正係数を乗じて下さい。
電流減少係数(周囲温度の場合)
周囲温度 ℃) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
---|---|---|---|---|---|---|---|---|
電流減少係数 | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | - | - | - |
