福電

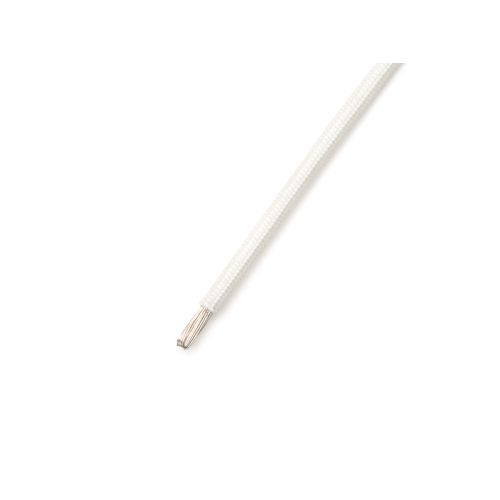

NSBL 8.0sq ニッケル導体シリグラス編組線 10m~

¥3,843 (税込)

耐熱性に優れた連続使用温度400℃の低圧用超耐熱電線です。 アスベストなどの有害物質を使用しておらず、人体に無害です。

※この商品は、10m以上1m単位の販売となります。〈MOQ/SPQ:10m/1m〉

  • 50mお買い上げで1mあたり ¥3,267 (税込) 割引率 15%。
  • 100mお買い上げで1mあたり ¥2,901 (税込) 割引率 25%。
お取り寄せ【標準2~3営業日】 ※状況により都度連絡

商品詳細

概要

ニッケル導体シリコングラス編組線の詳細

  • 定格:200V
  • 連続使用温度:400℃
  • 導 体:ニッケル導体
  • 被覆材料:シリグラス横巻 シリグラス編組 特殊耐熱ワニス 焼成処理(14SQ以上は横巻なしの二重ガラス編組)
  • 標準色:白
  • 用途:高温機器の配線や高温炉の口出線等
  • 絶縁体:シリグラス繊維※2層構造
    1. (0.75sq~8.0sq) 内側・・・横巻き/外側・・・編組
    2. (14sq~38sq)   内側・・・編組/外側・・・編組

使用上の注意事項

  1. 通電中は自己発熱により電線が非常に高温になります。電線に接触又は近接する造営物は高温に影響しない材質のものを使用して下さい。又、人が触れるおそれのない場所に配線して下さい。
  2. 電線に使用されていシリグラス繊維は過度な屈曲には非常に弱い材質です。 電線布設後の屈曲や激しい振動のある場所(装置)での使用は避けて下さい。(固定配線用)
  3. この電線は吸湿性があり湿気・水気のある場所での使用はスパーク(漏電)する恐れがあるため 配線しないで下さい。
  4. アルカリ雰囲気下での使用は避けて下さい。

各サイズ構成表

サイズ導体被覆厚標準仕上外径電気特性標準条長※概算重量
構成外径ガラス編組導体抵抗20℃耐電圧試験絶縁抵抗20℃基準電流値
SQ(mm2)本/mmmmmmmmΩ/kmVMΩ-kmNmkg/km
0.75SQ 14/0.26 1.2 0.7 2.5 148 AC500 0.1 10 1000 17
1.25SQ 24/0.26 1.5 0.7 2.8 86.3 AC500 0.1 15 1000 23
2SQ 37/0.26 1.8 0.7 3.1 56.0 AC500 0.1 20 1000 30
3.5SQ 22/0.45 2.5 0.7 3.7 31.4 AC500 0.1 30 600 47
5.5SQ 35/0.45 3.1 0.7 4.4 19.7 AC500 0.1 40 400 69
8SQ 50/0.45 3.7 0.7 5.0 13.8 AC500 0.1 50 200 99
14SQ 7/12/0.45 5.4 0.8 6.9 8.23 AC500 0.1 70 100 156
22SQ 7/20/0.45 7.0 0.8 8.5 4.94 AC500 0.1 90 100 249
38SQ 7/34/0.45 9.1 1.8 12.6 2.85 AC500 0.1 130 100 453

※:一条で出来る最大条長

「絶縁体の厚さ」は2層のシリグラス繊維を合わせた数値となります。
