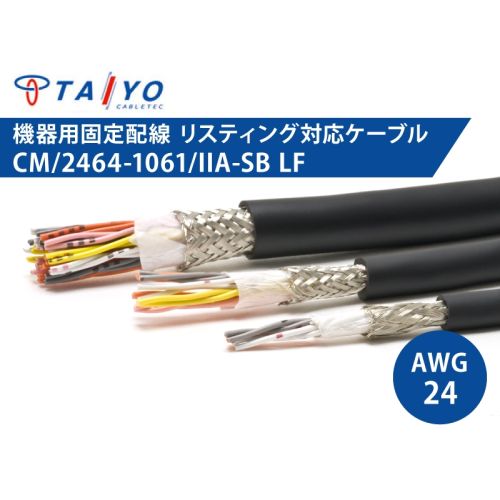

CM/2464-1061/IIA-SB LF 24AWG 耐油性 電子機器配線用ケーブル
汎用性のある電子機器配線用リステッド対応ケーブル!!耐油耐熱柔軟性ビニルシース材を使用しておりUL VW-1・cUL FT1の難燃対応。
CM/2464-1061/ⅡA LFは絶縁体に半硬質PVCを使用しています。
※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)
その他、耐屈曲ケーブル・ロボットケーブルはこちら。
商品詳細
概要
CM/2464-1061/IIA-SB LFの用途
- 通信用トレイケーブルとしても使用可能
- UL13 CL3、CL3Xの代替可能
- 定格300V、80℃のUL, cUL共用機器用ケーブル (カテゴリー:DUZX, DUZX7, AVLV2, AVLV8)
- リスティング規格であるCMを取得しており、NFPA70、79に対応
- RS232C対応ケーブル(多対ケーブルのみ)
CM/2464-1061/IIA-SB LFの特徴
- 絶縁体に半硬質PVCを使用
- UL VW-1、cUL FT1の難燃対応。
- 耐油耐熱柔軟性ビニルシース材を使用
- UL垂直トレイ難燃試験に合格
CM/2464-1061/IIA-SB LFの構造図
CM/2464-1061/IIA-SB LFの識別表
●2C~4C
●多対ケーブル
●対列
CM/2464-1061/IIA-SB LFの印字
CM/2464-1007/IIA-SB LFの対象規格
認 証 | UL CM | cUL CM | cUL AWM | cUL AWM |
---|---|---|---|---|
適合規格 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C2.22 No.210 |
形式記号 | CM | CM | UL STYLE 2464 | CSA AWM ⅡA |
定格電圧 | 300V | 300V | 300V | 300V |
定格温度 | 75℃ | 75℃ | 80℃ | 80℃ |
導 体 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C2.22 No.210 |
難 燃 性 | Vertical-Traay Flame Test | Vertical-Traay Flame Test | VW-1 | FT1 |
CM/2464-1061/IIA-SB LFの構造表
線心数 対数 |
導 体 | 半硬質絶縁体 | 耐油耐熱柔軟性 ビニルシース |
概算質量(kg/km) | 電気特性 | 許容電流 (A) |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ (AWG) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 約.(mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||
2C | 24(0.204mm2) | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 4.8 | 31 | 97.5以下 | 10以上 | 2000 | 6.4 |
3C | 5.0 | 35 | 5.4 | |||||||||
4C | 5.3 | 41 | 4.9 | |||||||||
1P | 26(0.128mm2) | 7/0.16 | 0.48 | 0.26 | 1.00 | 0.9 | 4.5 | 27 | 146以下 | 10以上 | 2000 | 5.1 |
2P | 5.3 | 40 | 4.0 | |||||||||
3P | 5.9 | 48 | 3.4 | |||||||||
4P | 6.3 | 55 | 3.1 | |||||||||
5P | 6.7 | 60 | 2.8 | |||||||||
6P | 7.2 | 70 | 2.7 | |||||||||
7P | 7.2 | 75 | 2.5 | |||||||||
8P | 8.2 | 85 | 2.5 | |||||||||
10P | 8.2 | 95 | 2.2 | |||||||||
12P | 9.0 | 110 | 2.1 | |||||||||
15P | 10.0 | 135 | 2.0 | |||||||||
10.5 | 10.5 | 155 | 1.8 | |||||||||
20P | 11.5 | 170 | 1.8 | |||||||||
25P | 12.3 | 200 | 1.7 | |||||||||
30P | 12.8 | 235 | 1.6 | |||||||||
3P | 24(0.204mm2) | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 6.4 | 55 | 97.5以下 | 10以上 | 2000 | 4.4 |
4P | 6.9 | 65 | 3.9 | |||||||||
5P | 7.4 | 75 | 3.6 | |||||||||
6P | 7.9 | 90 | 3.4 | |||||||||
7P | 7.9 | 95 | 3.2 | |||||||||
8P | 9.1 | 110 | 3.2 | |||||||||
10P | 9.1 | 120 | 2.9 | |||||||||
12P | 10.1 | 145 | 2.7 | |||||||||
15P | 11.1 | 175 | 2.5 | |||||||||
18P | 11.6 | 200 | 2.4 | |||||||||
20P | 12.9 | 230 | 2.3 | |||||||||
25P | 13.8 | 270 | 2.2 | |||||||||
30P | 14.3 | 305 | 2.0 |
許容電流
許容電流は空中1条布設、周囲温度30℃での値です。
許容電流はJCS0168に基づき算出しております。
周囲温度によって下記の補正係数を乗じて下さい。
電流減少係数(周囲温度の場合)
周囲温度 ℃) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
---|---|---|---|---|---|---|---|---|
電流減少係数 | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | - | - | - |
