潤工社

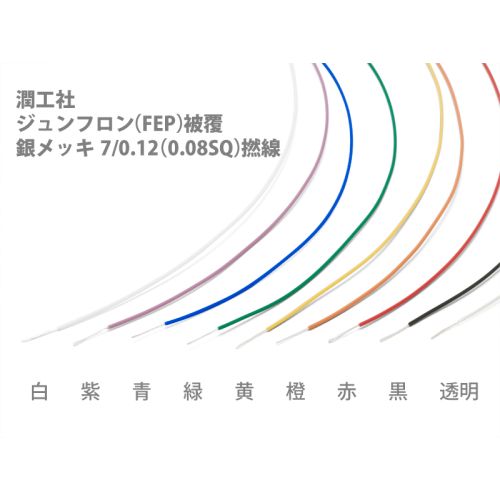

銀メッキ 7/0.12(0.08SQ)撚線 ジュンフロン(FEP)被覆

¥176 (税込)

潤工社のFEP被膜7/0.12(0.08SQ)銀メッキ線!
機器配線用ジュンフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として
広く使われています。9色よりお選びください。

1巻でのご注文の場合は100m巻きとなります。

  • 10mお買い上げで1mあたり ¥154 (税込) 割引率 13%。
  • 100mお買い上げで1mあたり ¥110 (税込) 割引率 38%。
在庫あり

商品詳細

概要

自作イヤホンリケーブルに!

イヤホンのリケーブルを銀メッキ線で編みこんで作った方なんかは知っていると思いますが、オヤイデ電気で売っているイヤホンリケーブルに使える銀メッキ線は潤工社の0.14SQの線が1番使いやすかった。でも、もう少し細い方がやりやすかったりして…

そんなご意見いただきました!そしてこの度、細いの入荷しちゃいました!
さらに!!OFCをベースに銀メッキを施した『【オヤイデ特注】銀メッキOFC 0.08sq』もご用意しました!
ワンランクアップを試みるユーザーにオススメです!

機器配線用ジュンフロン電線

機器配線用ジュンフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。

  • FEP:連続使用温度範囲:-253℃+200℃
  • 不燃性・低摩擦係数・非接着性・耐老化性・溶融押出が可能です。
  • 電気・物理・化学特性その他が優れています。
  • SA(銀メッキ)
    導体に銀を均一に電気メッキするもので、主として耐熱性および高周波用電線のメッキに適用されます。メッキ厚は約1μm以上で、連続使用温度は200℃を標準とします。

  • “「ジュンフロン」は潤工社の製造するフッ素樹脂(FEP)の商標です。”

ケーブル構造・特性

  • 撚り線
カタログ番号 導体(SA銀メッキ) 絶縁体(FEP)透明(N色) 最大導体抵抗
(20℃Ω/Km)
最小絶縁 抵抗
(20℃MΩ・Km)
試験電圧
AC
(1分間)V
定格電圧
断面積 構成 外径 標準厚 外径
AF05B030 0.08m㎡ 7本/
0.12mm
0.36mm 0.25mm 0.86mm 236 1500 2000 600V
AF05B040 0.14m㎡ 7本/
0.16mm
0.48mm 0.25mm 0.98mm 133
AF04B060 0.305m㎡ 12本/
0.18mm
0.72mm 0.15mm 1.02mm 61.1 1500 250V
AF04B080 0.483m㎡ 19本/
0.18mm
0.90mm 0.15mm 1.20mm 38.6
AF04B100 0.764m㎡ 30本/
0.18mm
1.10mm 0.2mm 1.50mm 24.4
AF04B110 1.273m㎡ 50本/
0.18mm
1.50mm 0.2mm 1.90mm 14.7
  • 単線
カタログ番号導体(SA 銀メッキ)絶縁体(FEP)透明(N色)最大導体抵抗
(20℃Ω/Km)SA
最小絶縁抵抗
(20℃MΩ・Km)
試験電圧
AC(1分間)V
構成外径標準厚外径
AF04A030 1本/
0.26mm
0.26mm 0.15mm 0.56mm 345 1500 1500
AF04A040 1本/
0.32mm
0.32mm 0.2mm 0.72mm 255
AF04A050 1本/
0.40mm
0.40mm 0.2mm 0.80mm 144
AF04A070 1本/
0.50mm
0.50mm 0.2mm 0.90mm 91.3
AF04A090 1本/
0.80mm
0.80mm 0.2mm 1.20mm 35.7
AF04A100 1本/
1.0mm
1.0mm 0.2mm 1.4mm 22.8

もっと詳しく知りたい!

ブログタイトル【売ってない物も買える、ジュンフロン電線の選び方】
