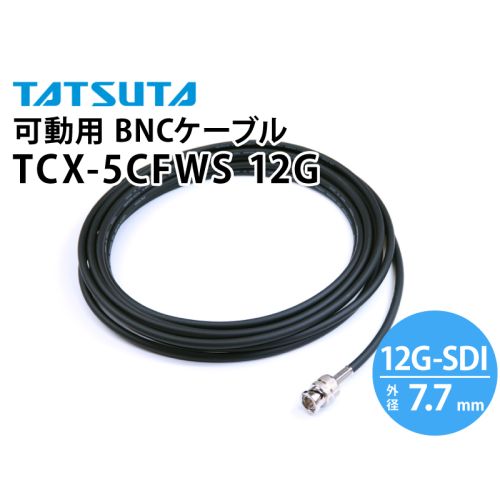

TCX-5CFWS-12G 12G-SDI対応 可動用 BNCケーブル (外径:7.7mm)
受注生産品。最大50mまで製作可能。
12G-SDI使用時の減衰特性:74.6db/100m(20℃)
商品詳細
概要
選定方法は?
太さの選び方
太くなるにつれて「信号の減衰」を抑えることができます。長距離配線時、減衰を抑える場合は太い仕様をご使用ください。
3Gと12Gの違いは?
12G-SDIで使用する周波数帯(6GHz)まで性能保証しているものを「12G対応」としています。減衰特性はケーブルに依存します。
型番の違い
FB:固定配線用。減衰特性に優れるが、ケーブルが硬い。比較的低コスト。
UHD:固定配線用。FBよりも減衰特性に優れるが、ケーブルが硬く、高コスト。
2VS:可動用。ローコストで柔軟だが、減衰特性は劣る。
FWS:可動用。2VSよりも減衰特性に優れるが、ケーブルが柔軟で、高コスト。
注意事項
全て受注生産につき納期2週間前後いただきます。
可動用3G/12G-SDI対応同軸ケーブルの構造図
可動用3G-SDI対応同軸ケーブルの仕様
品名 | 中心導体 | 絶縁体 | 外部導体1 |
外部導体2(編組) |
完成品 | 電気特性 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
構成 |
外径 |
構成 |
密度 % |
構成 |
密度 |
外径 |
概算質量 |
導体抵抗 |
静電容量 |
特性インピーダンス |
リターンロス |
|
1KHz | 10MHz | 1MHz~3GHz | ||||||||||
TCX-3CFWS | 7/0.23A | 3.1 | 24/6/0.1A | 94 | 24/7/0.1A | 94 | 5.8 | 5.0 | 66.3以下 | 56 | 75±3 | 20.9以上 |
TCX-5CFWS | 7/0.63A+0.127A×6 | 4.95 | 24/10/0.1A | 95 | 24/7/0.14TA | 9.5 | 7.7 | 8.5 | 23.9以下 | 54 |
可動用12G-SDI対応同軸ケーブルの仕様
品名 | 中心導体 | 絶縁体 | 外部導体1 |
外部導体2(編組) |
完成品 | 電気特性 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
構成 |
外径 |
構成 |
密度 % |
構成 |
密度 |
外径 |
概算質量 |
導体抵抗 |
静電容量 |
特性インピーダンス |
|
1KHz | 10MHz | ||||||||||
TCX-3CFWS | 7/0.23A | 3.1 | 24/6/0.1A | 94 | 24/7/0.1A | 94 | 5.3 | 3.8 | 66.3以下 | 56 | 75±3 |
TCX-5CFWS | 7/0.36A+0.127A×6 | 4.95 | 24/9/0.1A | 95 | 24/10/0.1A | 95 | 7.7 | 8.5 | 23.9以下 | 54 |
可動用3G-SDI対応同軸ケーブルの標準減衰量
品名 | 標準減衰量(db/100m) | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 |
30 |
72 |
88 |
90 |
135 |
180 |
220 |
270 |
440 |
742.5 |
770 |
1300 |
1485 |
2000 |
2400 |
3000 |
|
TCX-3CFWS | 4.0 | 6.4 | 10.1 | 11.2 | 11.3 | 13.9 | 16.2 | 17.9 | 19.9 | 25.7 | 33.8 | 34.4 | 45.4 | 48.8 | 57.2 | 63.3 | 71.7 |
TCX-5CFWS | 2.6 | 3.9 | 6.1 | 6.8 | 6.9 | 8.5 | 9.8 | 10.8 | 12.0 | 15.5 | 20.6 | 21.0 | 29.7 | 30.0 | 35.5 | 39.4 | 45.0 |
・各SDI信号において伝送距離を見る場合の周波数を各色で表示しています。
緑:SD-SDI 青:HD-SDI 赤:3G-SDI
可動用12G-SDI対応同軸ケーブルの標準減衰量
品名 | 標準減衰量(db/100m) | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 |
30 |
72 |
88 |
135 |
180 |
220 |
270 |
440 |
750 |
1300 |
1500 |
2000 |
2400 |
300 |
3125 MHz |
4000 MHz |
5000 MHz |
6000 MHz |
6250 MHz |
|
TCX-3CFWS | 4.0 | 6.4 | 10.1 | 11.2 | 13.9 | 16.2 | 17.9 | 19.9 | 25.7 | 33.9 | 45.2 | 48.9 | 57.2 | 63.3 | 71.7 | 74.1 | 84.5 | 97.8 | 109 | 112 |
TCX-5CFWS | 2.6 | 3.9 | 6.1 | 6.8 | 8.5 | 9.8 | 10.8 | 12.0 | 15.5 | 20.6 | 28.0 | 30.1 | 35.5 | 39.4 | 45.0 | 46.8 | 55.0 | 64.0 | 74.6 | 77.2 |
・12G-SDI信号において伝送距離を見る場合の周波数を各色で表示しています。
橙:12G-SDI
