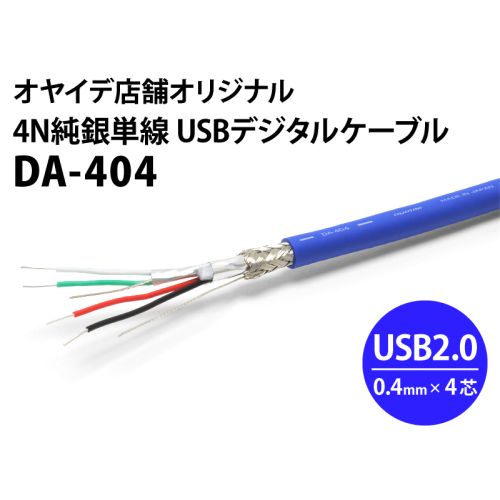

DA-404 4N純銀単線USBケーブル（自作用切り売りケーブル）10cm単位
￥1,760 （税込）
4N純銀単線を採用したオーディオ用USB切り売りケーブルが登場！
※こちらの商品は10cm単位での販売となります。
※数量を2個以上でご注文の場合、1本物の荷姿でご用意致します。切り分けをご希望の場合はレジ内のコメント欄にご記入下さい。
- 10個お買い上げで1個あたり ￥1,540 （税込） 割引率 13%。
在庫あり
関連する商品
商品詳細
概要
絶縁体の処理が行いやすく、柔らかく取り回しやすい、オヤイデ電気初となるオーディオ用4N純銀単線USBケーブルです。
信号線・電源線ともに4N純銀単線0.4mmを採用。銀は銅よりも導体抵抗が少ないので、純度の高い純銀の特性を活かしたケーブルを作製できます。
4N純銀単線の特徴
純銀導体
通常金属を柔らかくする加工としてアニール（焼きなまし）を行い、さらに品質を高くするため本製品に使用している銀線は、スキンパスを施しました。
スキンパス加工とは、冷間圧延加工した金属は繊維状集合組織をもち硬くて加工性が悪いので、焼きなまして加工ひずみを除くが、そのままでは腰が弱くて次段の加工で引張りひずみなどを生じやすいので、これを矯正し同時に表面処理をよくする為に行う圧延加工です。一般的な調整圧延で表面は平滑化する加工です。 このように高度な生産管理の下、加熱温度、加熱時間、引き出し速度、モース硬度を指定した銀線は、銀独特の空気感と華やかで美しい旋律を奏でます。
絶縁体FEP(フッ素樹脂)
信号を伝送する上で、導体はもっとも重要な要素です。しかし、ケーブルとしての伝送特性を高めるためには、絶縁体も重要な要素です。
絶縁体による信号の損失を軽減するために、最も絶縁特性に優れたフッ素樹脂を使用。フッ素樹脂は、現存する樹脂絶縁体の中でも最も誘電率の低い物質です。
製作例
- ハイクオリティなオーディオ用USBケーブル
- 柔軟性の高い純銀ラインケーブルにもお使いいただけます！
諸注意
ドレインワイヤーとケーブル構造により、ケーブル表面に凹凸が見られる箇所があります。これによる性能への影響はありません。
仕様
| 導体 | 信号線 | 4N純銀単線 0.4mm |
|---|---|---|
| 電源線 | 4N純銀単線 0.4mm | |
| 識別 | 信号線 | 緑&白 |
| 電源線 | 赤&黒 | |
| 絶縁体 | 信号線 | EPTFE |
| 電源線 | FEP | |
| 外径 | 信号線 | 0.9mm |
| 電源線 | 0.9mm | |
| ドレインワイヤー | 錫メッキ軟銅線 AWG28(7/0.127) | |
| シールド | アルミPETテープ + 錫メッキ軟銅線編組シールド | |
| シース | 軟質PVC | |
| 外径 | 5.0mm | |
| 色 | マットブルー | |
| 耐電圧 | 30V | |
| 特性インピーダンス（信号-信号間） | 標準90Ω | |
| 静電容量（信号-信号間) | 標準40pF/m | |
USBケーブルを作る方へ
オヤイデ電気ショップブログにて「DIY講座USBケーブルの作り方」をご紹介しております。
是非併せてご覧になってください！
