田中電線

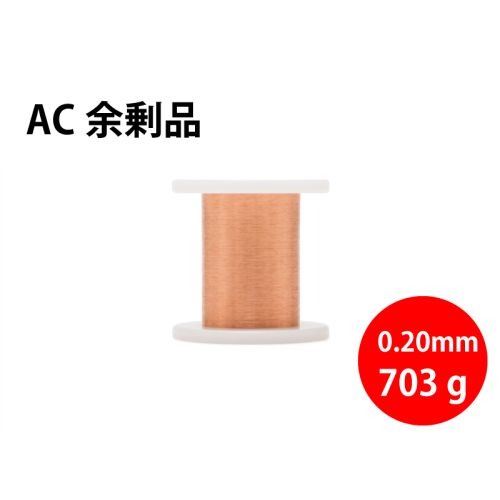

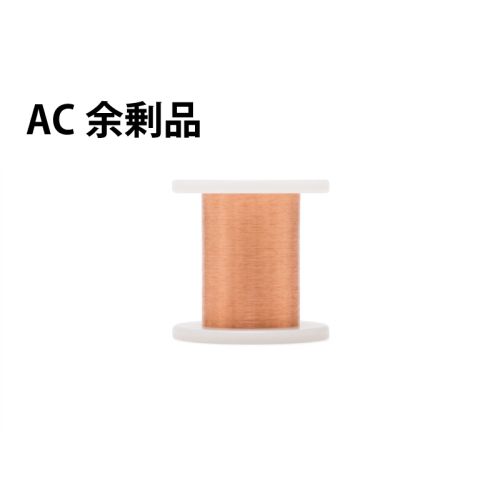

【余剰品】電気用裸軟銅線 AC 0.2mm 703g
20%OFF ￥3,795 （税込） ￥3,795 （税込） ￥3,025 （税込） （税込）
標準在庫品の余剰品になります。
マグネットワイヤーを標準在庫重さ300g・1kgで仕入れると、重さが満たない余剰品がでてしまいます。
その余剰品をお求めやすい価格でご用意いたしました！
各種在庫限りになります。試作などの少量のご利用にいかがでしょうか。
マグネットワイヤー余剰品その他のサイズはこちらから
在庫あり
商品詳細
概要
- 裸軟銅線は柔軟性、潤滑性、すべり性、なじみ性があります。
- 絶縁被覆/被膜は施されていませんのでそのままハンダ付け・結線することが可能です。必要に応じて絶縁を行って下さい。
- 硬銅線に比べ、柔軟性に優れ導電性もやや向上します。
- 準拠規格 JIS C 3102-1984
- 記号A(AC):Annealed Copper Wires
電気用裸軟銅線の仕様
| 径 | 径の許容差（mm） | 伸び（％） | 導電率（％） | 断面積（m㎡） | 質量kg/km | 電気抵抗（Ω/km） |
|---|---|---|---|---|---|---|
| 0.2mm | ±0.008 | 15.0以上 | 98.0以上 | 0.03142 | 0.2793 | 559.9 |
| 0.4mm | ±0.01 | 20.0以上 | 99.3以上 | 0.1257 | 1.117 | 138.1 |
| 0.45mm | ±0.01 | 20.0以上 | 99.3以上 | 0.1590 | 1.414 | 109.2 |
| 0.5mm | ±0.01 | 20.0以上 | 100.0以上 | 0.1964 | 1.746 | 87.79 |
| 0.8mm | ±0.02 | 25.0以上 | 100.0以上 | 0.5027 | 4.469 | 34.30 |
| 1.0mm | ±0.03 | 25.0以上 | 100.0以上 | 0.7854 | 6.982 | 21.95 |
- この表の数値は、20℃におけるものとする。
- 断面積、質量及び電気抵抗は、径の許容差を0に対するものとする。
- 密度は、1㎤につき8.89gとする。
