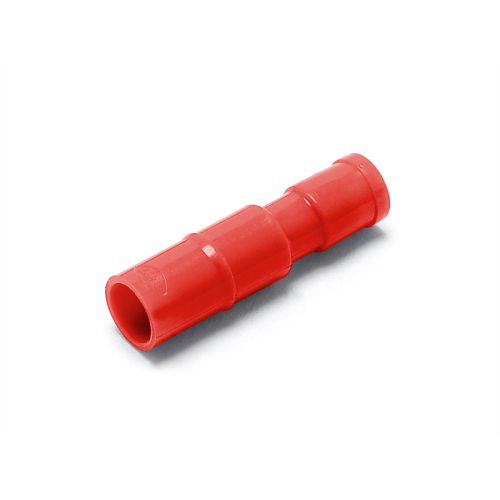

PC 4009-F 赤（絶縁被覆付差込み形ピン端子）
￥50 （税込）
より線銅線専用の絶縁被覆付きPC形圧着ピン端子（ギボシ端子）です。
圧着作業には適した工具をご使用ください。
※こちらの商品はメーカー仕様変更に伴い在庫限りで販売終了となります。（仕様変更後商品：PC 4009-F 赤透明）
- 100個お買い上げで1個あたり ￥26 （税込） 割引率 48%。
- 1000個お買い上げで1個あたり ￥23 （税込） 割引率 54%。
在庫あり
関連する商品
商品詳細
概要
差込形ピン端子・形状
- 接続端子：黄銅(電気錫メッキ)
- スリーブ：無酸素銅管(電気錫メッキ)
- 絶縁体：ナイロン
- 定格電圧：300V
- 定格電流：0.5sq/10A、0.75sq/12A、1.25sq/15A、2sq/20A
- 絶縁体使用温度範囲：-40℃～+105℃
- RoHS10物質適合品
取得規格
- 難燃性：UL94V-2
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着端子の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 絶縁体 | 絶縁体色 | F形 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φb | φB | φd | φD | L | F | H | 撚線m㎡ | AWG | |||||
| PC 2005-M | 2.0 | 5.1 | 1.7 | 3.1 | 26.5 | 15.0 | 11.5 | 0.5～0.75 | 20～18 | NH12/NH32 | ナイロン | 透明 | PC 2005-F |
| PC 4009-M | 4.0 | 7.4 | 1.8 | 3.2 | 27.7 | 16.5 | 11.2 | 0.75～1.25 | 18～16 | 赤 | PC 4009-F | ||
| PC 4020-M | 3.9 | 6.9 | 2.4 | 3.9 | 27.7 | 16.5 | 11.2 | 2.0 | 14 | 青 | PC 4020-F | ||
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
