トーコネ

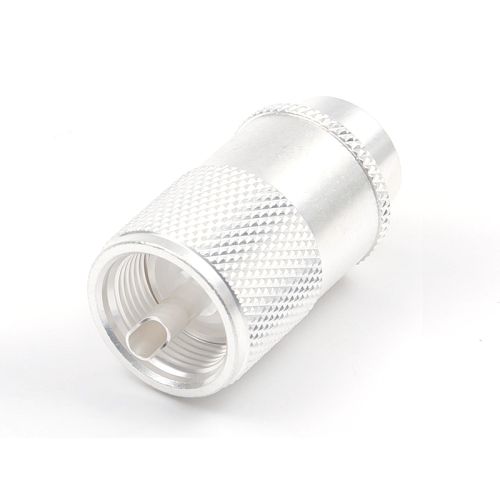

MP-10DFB（M型プラグ）
￥1,166 （税込）
10D-FB、10D-FV、10D-FB-LITEケーブルに適合するM型ストレートプラグです。インピーダンス整合を求めない場合に使用されるため、普及度が高く、より安価なコネクターです。ケーブル取り付け方法は、ハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
お取り寄せ【標準1週間】 ※状況により都度連絡
関連する商品
商品詳細
概要
MP-10DFB（M型プラグ）
10D-FB、10D-FV、10D-FB-LITEケーブルに適合するM型ストレートプラグです。200MHｚ以下の周波数帯でよく使われています。中心コンタクト、本体ともにハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
概要 |
|
|---|---|
| 相当規格 | JIS C 5419 |
| 特性インピーダンス | 不整合 |
| 結合方式 | ネジ（M16-P1） |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1000V／1分間 |
| 絶縁抵抗（DC 500V） | 100MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~200MHz |
| ケーブル取付方法 | 中心：ハンダ 外部：ハンダ |
| 絶縁体 | テフロン |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
取り付け図・仕様書はこちら
仕様
| 型番 | A | B | C | D | 表面処理 | 適合ケーブル |
|---|---|---|---|---|---|---|
| MP-10DFB | 21.0 | 41.8 | 15.3 | 14.2 | Ag（銀） | 10D-FB、10D-FV、10D-FB-LITE |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
