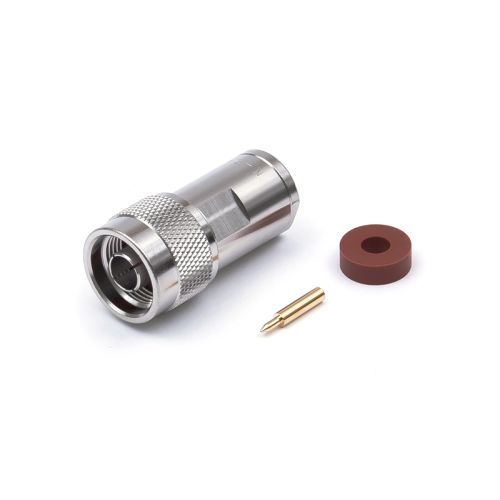

NP- 62/U(N型プラグ)
RG-62/U、RG-59/Uケーブルに適合するN型ストレートプラグです。本体は締付タイプとなっており、接続部の堅牢性が高くなっております。中心コンタクトははんだタイプです。50Ω同軸用の接栓です。※75Ω仕様製との互換性はありません。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
商品詳細
概要
NP- 62/U(N型プラグ)
RG-62/U、RG-59/Uケーブルに適合するN型ストレートプラグです。本体は締付タイプとなっており、接続部の堅牢性が高くなっております。中心コンタクトははんだタイプです。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
概要 | |
---|---|
相当規格 | MIL-C-39012,JIS C 5411 |
特性インピーダンス | 50Ω |
結合方式 | ネジカップリング方式 5/8-24UNEF-2A,2B |
定格電圧 | AC 500V |
耐電圧 | AC 1000V/1分間 |
絶縁抵抗(DC 500V) | 1000MΩ以上 |
接触抵抗(DC 1A) | 3mΩ以下 |
使用周波数範囲 | 最大1.2(0~4000MHz時) |
ケーブル取付方法 | 中心:はんだ 外部:締付 |
その他 | RoHS2対応品(規制10物質不使用) |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
取り付け図・仕様書はこちら
NP-62/Uの仕様
型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
---|---|---|---|---|---|---|---|
本体 | 中心コンタクト | ||||||
NP-62/U | 21.0 | 45.0 | 17.5 | 6.7 | RG-62/U、RG-59/U | Ni(ニッケル) | Au(金) |
メーカーHPはこちら。(外部ページへ移ります。)
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
