ニチフ

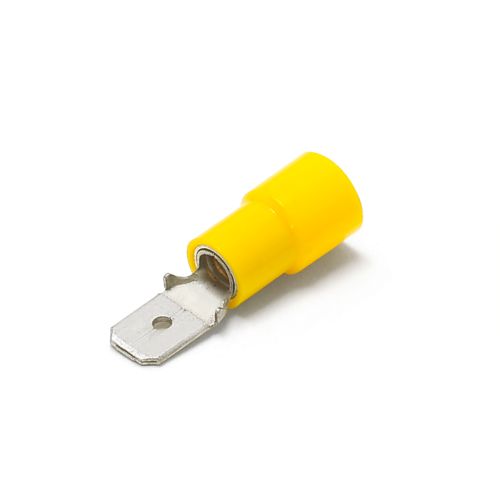

TMEDV 630855-M 黄（絶縁被覆付差込み形接続端子）
￥50 （税込）
より線銅線専用の絶縁被覆付き差込み形圧着接続端子（ファストン・250）です。
圧着作業には適した工具をご使用ください。
こちらの商品を1袋でお求めの場合、1袋100個入りとなっております。
- 100個お買い上げで1個あたり ￥23 （税込） 割引率 54%。
- 500個お買い上げで1個あたり ￥21 （税込） 割引率 58%。
在庫あり
関連する商品
商品詳細
概要
差込形接続端子・形状
- 接続端子：黄銅(電気錫メッキ)
- スリーブ：無酸素銅管(電気錫メッキ)
- 絶縁体：ポリ塩化ビニル
- 定格電圧：300V
- 定格電流：0.75sq/10A、1.25sq/15A、2sq/20A
- 絶縁体使用温度範囲：-40℃～+75℃
- RoHS10物質適合品
取得規格
- UL310（QUICK-CONNECT TERMINALS）に適合
- ULファイルNo.E78965にて承認
- CSA C22.2 No.153（QUICK-CONNECT TERMINALS）に適合
- CSA ファイルNo.LR-28418にて承認
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
電線挿入部形状
TMED型は端子と絶縁体の間に銅パイプが挿入されています。
その銅パイプの長さが端子筒部の長さと同じです。
圧着端子の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 mm | 適合電線範囲 | 適用工具 | 標準色 | メス端子 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | L | t | φd | φD | H | 撚線m㎡ | AWG | ||||
| TMEDV 630809-M | 6.3 | 21.0 | 0.8 | 1.8 | 4.1 | 10.0 | 0.75～1.25 | 18～16 | NH11/ NH32 | 赤 | TMEDV 630809-F |
| TMEDV 630820-M | 6.3 | 21.0 | 0.8 | 2.5 | 4.6 | 10.0 | 2.0 | 14 | 青 | TMEDV 630820-F | |
| TMEDV 630855-M | 6.3 | 25.0 | 0.8 | 3.6 | 6.8 | 14.0 | 3.5～5.5 | 12～10 | 黄 | TMEDV 630855-F | |
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
