ニチフ

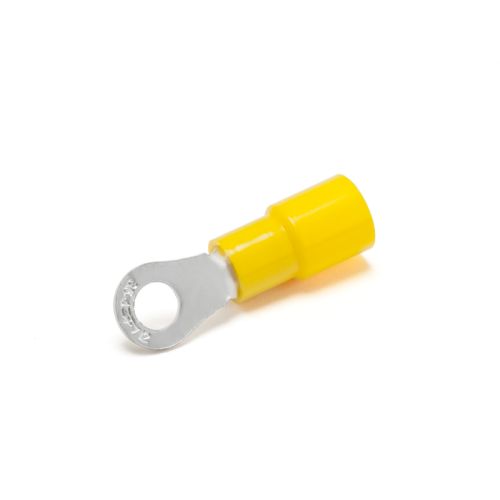

TMEX3.5-4 黄（ポリカ絶縁 R形圧着端子）
￥55 （税込）
より線銅線専用の環境配慮形 絶縁被覆（ポリカーボネイト）付R形圧着端子です。
ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
圧着作業には適した工具をご使用ください。圧着工具はこちら。
こちらの商品を1箱でお求めの際、1箱は50個入りとなっております。
- 50個お買い上げで1個あたり ￥28 （税込） 割引率 49%。
在庫あり
関連する商品
商品詳細
概要
銅線用 環境配慮形 絶縁被覆付圧着端子（R形）丸形
- RoHS 10物質の適合品。
- 定格電圧600Vで電気絶縁性に優れています。
- 絶縁体使用温度範囲は－40℃～125℃。
- ノンハロゲン材料（ポリカーボネイト）のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
取得規格
- UL486A-486B（WIRE CONNECTORS）に適合
- UL・C-ULファイルNo.E44245にて承認
- CSA C22.2 No.65（WIRE CONNECTORS）に適合
- CSA ファイルNo.LR-28418にて承認
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
銅線用 環境配慮形 環境絶縁被覆付圧着端子の仕様
| 端子 | 無酸素銅(電気錫メッキ) |
|---|---|
| 絶縁体 | ポリカーボネート |
| 定格電圧 | 600V |
| 連続使用温度 | -40℃～125℃ |
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||||
|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | F | H | φD | 撚線m㎡ | AWG | |
| TMEX0.3-3 | 3.2 | 5.2 | 17.5 | 4.9 | 10.0 | 3.2 | 0.2～0.5 0.3～0.5 UL･CSA 指定 |
24～20 22～20 UL･CSA 指定 |
| TMEX0.3-4 | 4.3 | 6.4 | 15.0 | 6.6 | ||||
| TMEX1.25-3S | 3.2 | 5.7 | 17.5 | 4.55 | 10.0 | 4.1 | 0.3～1.65 | 22～16 |
| TMEX1.25-3 | 5.5 | 17.4 | 4.75 | |||||
| TMEX1.25-3.5S | 3.7 | 6.6 | 18.8 | 5.5 | ||||
| TMEX1.25-4 | 4.3 | 8.0 | 21.1 | 7.1 | ||||
| TMEX1.25-4M | 6.8 | 19.4 | 6.0 | |||||
| TMEX1.25-5 | 5.3 | 8.0 | 21.1 | 7.1 | ||||
| TMEX1.25-6 | 6.4 | 12.0 | 25.7 | 9.7 | ||||
| TMEX2-3 | 3.2 | 6.5 | 18.2 | 4.95 | 10.0 | 4.5 | 1.04 ～2.63 | 16～14 |
| TMEX2-3.5S | 3.7 | 6.6 | 19.9 | 6.6 | ||||
| TMEX2-4S | 4.3 | 6.6 | 19.9 | 6.6 | ||||
| TMEX2-4 | 8.5 | 22.0 | 7.75 | |||||
| TMEX2-5 | 5.3 | 9.5 | 22.5 | 7.75 | ||||
| TMEX2-6 | 6.4 | 12.0 | 27.0 | 11.0 | ||||
| TMEX2-8 | 8.4 | |||||||
| TMEX3.5-4 | 4.3 | 8.0 | 26.0 | 8.0 | 14.0 | 6.3 | 2.63～4.6 | 12 |
| TMEX3.5-5S | 5.3 | 9.6 | 28.0 | 9.2 | ||||
| TMEX3.5-6L | 6.4 | 12.0 | 29.4 | 9.4 | ||||
| TMEX5.5-4S | 4.3 | 9.5 | 27.0 | 8.25 | 14.0 | 6.8 | 2.63～6.64 | 12～10 |
| TMEX5.5-5S | 5.3 | 9.5 | 27.0 | 8.25 | ||||
| TMEX5.5-6 | 6.4 | 12.0 | 30.5 | 10.5 | ||||
| TMEX5.5-8 | 8.4 | 15.0 | 35.5 | 14.0 | ||||
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
