UL1007 AWG18 リボン線 (305m)
¥45,188 (税込)
鉛化合物を含まないPVC絶縁体を使用した環境配慮型電線。
3芯~10芯まで加工可能。
色は【茶/赤/橙/黄/緑/青/紫/灰/白/黒】からお選び頂けます。【色の指定】に入力してください。
※例:5芯の場合:黒/黒/赤/白/白
受注製作【標準2~3週間】 ※状況により都度連絡
商品詳細
概要
鉛化合物を含まないPVC絶縁体を使用した環境配慮型電線。
- 規格・・・UL、CSA共用です。
- 定格・・・定格電圧 300V、定格温度80℃(UL)、90℃(CSA)
- 難燃性・・・UL VW-1、CSA FT1及び電気用品取締法に基づく垂直燃焼試験に合格します。
注意事項
- 受注生産品につき、ご注文確定後のキャンセル・変更・返品はできません。
- 線間ピッチ幅のご指定はできません。

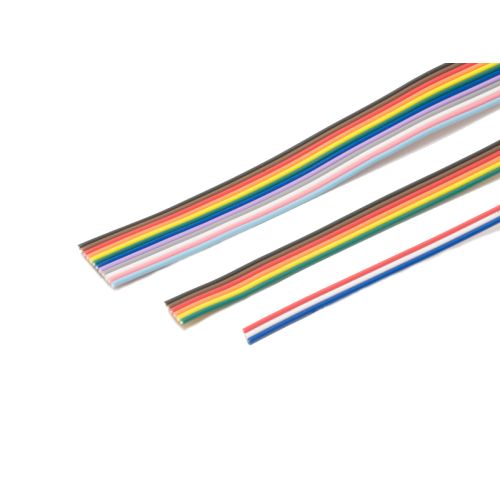

- 画像はあくまでイメージとなります。色・線間ピッチ幅等、実際とは異なる場合がございます。
- 工業用の接着加工となります。加工による電気的な要項にお応えすることはできません。
- 記載のない内容、ご不明な点がございましたらご注文前に予めお問い合わせください。
ケーブル構造・特性
AWGゲージ | 導体 | 絶縁体 | ||
---|---|---|---|---|
構成 | 外径 | 標準厚 | 外径 | |
#26 | 7本/0.16mm TA | 0.5mm | 0.4mm | 1.3mm |
#24 | 11本/0.16mm TA | 0.6mm | 0.45mm | 1.5mm |
#22 | 17本/0.16mm TA | 0.8mm | 0.45mm | 1.7mm |
#20 | 21本/0.18mm TA | 1.0mm | 0.45mm | 1.9mm |
#18 | 34本/0.18mm TA | 1.2mm | 0.45mm | 2.1mm |
参考外径
mm×mm | #26 | #24 | #22 | #20 | #18 |
---|---|---|---|---|---|
3芯 | 1.3×3.9 | 1.5×4.5 | 1.7×5.1 | 1.9×5.7 | 2.1×6.3 |
4芯 | 1.3×5.2 | 1.5×6.0 | 1.7×6.8 | 1.9×7.6 | 2.1×8.4 |
5芯 | 1.3×6.5 | 1.5×7.5 | 1.7×8.5 | 1.9×9.5 | 2.1×10.5 |
6芯 | 1.3×7.8 | 1.5×9.0 | 1.7×10.2 | 1.9×11.4 | 2.1×12.6 |
8芯 | 1.3×10.4 | 1.5×12.0 | 1.7×13.6 | 1.9×15.2 | 2.1×16.8 |
10芯 | 1.3×13.0 | 1.5×15.0 | 1.7×17.0 | 1.9×19.0 | 2.1×21.0 |
