オヤイデ店舗オリジナル

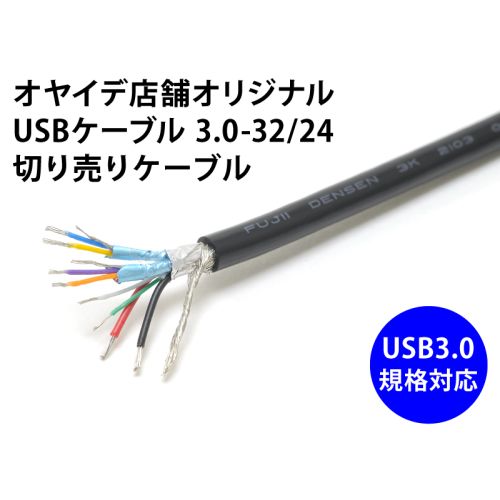

USBケーブル 3.0-32/24 （自作用切り売りケーブル）
￥396 （税込）
USB3.0規格対応の切り売りUSBケーブルが登場！
100%遮蔽アルミテープシールド。UL813準拠。使用温度-20～80℃対応。
- 100mお買い上げで1mあたり ￥308 （税込） 割引率 22%。
在庫あり
商品詳細
概要
お待たせいたしました！待望の「USB切り売りケーブル」をお求めやすい価格で販売開始いたします。 自作用USBコネクターを使用することで、オリジナルUSBケーブルを完成させることができます。
こちらはUSB3.0規格準拠となります。
オリジナリティを出したい方へ
PETチューブ3.175mm(1/8インチ)を使用して、オリジナリティ溢れるUSBケーブルも自作できます。
PETチューブを取り付け終わったら、チューブの末端に「スミチューブF(Z)5mm」「HSTTVA-19(4.8mm) 15cm」等を使って固定しましょう。
特注・量産にも対応
USBケーブルの特注を検討されていますか？モールド仕様のUSBケーブルも特注が可能です。量産が必要な場合にも対応いたします。 下記のプラグに対応しておりますので、まずはお気軽にお見積り・ご連絡を！
お問合せはこちらから
【USBケーブル】
USB2.0/USB3.0対応可能 ※ケーブル径の変更も可能。（外径2.5mm～6.0mm）
【USBコネクター】
| コネクター | オス | メス |
|---|---|---|
| USB-Aタイプ | ストレート/L型 | ストレート/パネル固定 |
| USB-Bタイプ | ストレート/L型 | ストレート/パネル固定 |
| USB-Cタイプ | ストレート/L型 | ストレート/パネル固定 |
| USB-MiniBタイプ固定 | ストレート/L型 | ストレート/パネル固定 |
| USB-MicroBタイプ固定 | ストレート/L型 | ストレート/パネル固定 |
USBケーブル 3.0-30/24（自作用切り売りケーブル）の仕様
| 導体 | 信号線 | 錫メッキ軟銅線 AWG32（7/0.08mm） |
|---|---|---|
| 電源線 | 錫メッキ軟銅線 AWG24（7/0.20mm） | |
| 識別 | 信号線(USB2.0 UTP) | 緑&白 |
| 信号線①(USB3.0 FTP) | 黄＆青 | |
| 信号線②(USB3.0 FTP) | 橙&紫 | |
| 電源線 | 黒&赤 | |
| 絶縁体 | 信号線(USB2.0 UTP) | 高性能発泡ポリエチレン + ポリエチレン2層構造 |
| 信号線①(USB3.0 FTP) | 高密度ポリエチレン | |
| 電源線 | 高密度ポリエチレン | |
| 外径 | 信号線 | 0.55mm±0.08mm |
| 電源線 | 0.85mm±0.08mm | |
| ドレインワイヤー | 錫メッキ軟銅線 AWG32(7/0.08mm) | |
| FTPテープ | アルミマイラーテープ 100%遮蔽シールド | |
| オーバーラップ | 25%min | |
| 編組シールド | 錫メッキ銅線 AWG28 | |
| シース | 難燃性PVC（UL94V-0準拠） | |
| 外径 | 4.0mm±0.15mm | |
| 色 | マットブラック | |
| 耐電圧 | 30V | |
| 使用温度 | -20～80℃ | |
| 規格 | UL813規格準拠 | |
※USB、USB-C™およびUSB Type-C™はUSB Implementers Forumの商標登録です。
