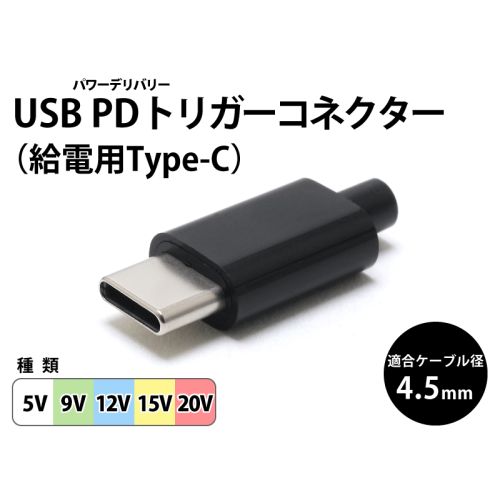

USB PDトリガー 自作用コネクタ

USB Power Delivery(PD)対応の充電器やモバイルバッテリー、デバイスなどから、指定した電圧を取り出すことができる自作用コネクタ。

出力電圧は5V/9V/12V/15V/20Vの5種類からお選びいただけます。

ご使用になる前に

USB Power Delivery(PD)規格とは、USB規格の1つで、USBポートを経由してデバイス間の充電や電力供給を効率的かつ高速に行うことができる規格です。

USB PD規格は通常の5V電源のみならず、最大20Vまでの供給できるよう規格化されています。

USB PDトリガーコネクタを使用することで、USBポートから指定した電圧を取り出すことができる優れものです。

こんな方にオススメ

• いつの間にか増えてる充電器。USB PD対応の充電器があれば、トリガーケーブルを交換するだけで各電圧に対応できます。
• 近年オーディオ界隈で話題になっているGaN充電器と組み合わせることで、ACアダプターの音質改善に。
• 楽器エフェクター用のDC電源にも最適。最大5Aまで供給できるので、大型マルチエフェクターなどもUSB充電器で駆動可能に。
• Power Delivery対応USB-C端子を備えたPC/MACから、任意の電圧を供給することも可能。

自作方法について

こちらのコネクタを使用して電源を供給する場合、別途「電源用の電線」と「機器に対応したプラグ（DCプラグ等）」が必要となります。

【オススメ製作例】

• オーディオ用USB PDトリガーケーブルには「OYAIDE 3398-16TW」「Belden 88760」等がオススメ！
• 「DC-3398LL」のコネクタ片側をカットし、USB PDトリガーコネクタと組み合わせると、お手軽に自作可能！
• 大きな電源アダプターが付属することの多いノートパソコン用電源ケーブルに。
• オーディオ以外の用途でも、様々な電線がご利用いただけます。例えば「S-VVC 2芯(許容電流3A)」「S-VCTF 2芯」「VFF(SP)0.3sq」「HC-3L2」「BX-S0.3sqツイスト」等がオススメ！プラスチックカバーが取り付けられない場合、基板を収縮チューブ(6φ～8φ)で保護してからご使用ください。

注意点

• USB PDトリガーコネクタの最大出力アンペア数は「5A」となります。
• ご使用の際は接続する機器の動作電圧と極性をご確認ください。
• 実際に供給できる最大電力は、USB PD出力側（充電器やUSB-C/Thunderbolt端子）に依存します。詳しくは使用する機器の仕様をご確認ください。
• 使用する充電器によっては出力できない電圧が存在する場合があります。使用する充電器の仕様を必ずご確認ください。
• 充電器の仕様によって、USBコネクタを複数接続すると5V出力になる場合がございます。
• 電線の許容電流を超えて使用した場合、電線が発熱し、最悪破損や事故に繋がる可能性がございます。安全に配慮し、適切な電線を選定してください。
• 主にスイッチング電源を用いることになるため、スイッチング駆動時のノイズ量は充電器や機器側に依存します。
• 機器が要求する電圧/電流を取り出せない場合、安全回路が作動し、接続が自動的に切断される場合があります。
• 使用電力をよくご確認の上、安全に配慮してご使用ください。
• 電線の選定やはんだづけ技術に加え、USB PD規格に対する知識、電流量や極性などの電源情報を確認する必要があるため、PDトリガーケーブルの自作には電気的な知識が必要となります。
• 機器によって破損や事故を招く可能性があります。本製品を用いた破損や事故について、弊社は一切の責任を負いません。機器の仕様をよくご確認の上、自己責任でご利用ください。
• もし電線の選定や自作方法に不安がある場合、オヤイデ電気までお気軽にお問合せください。

仕様

※USB、USB-C™およびUSB Type-C™はUSB Implementers Forumの商標登録です。
