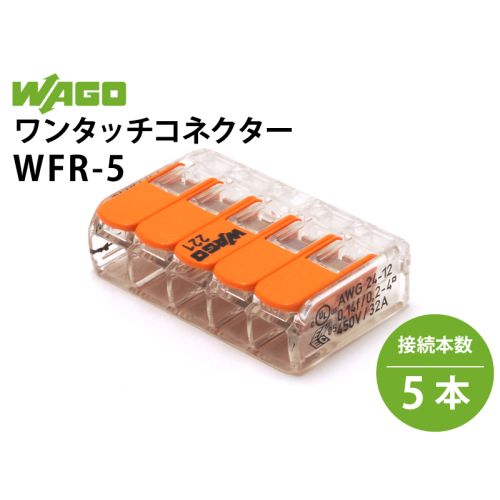

WFR-5　ワンタッチコネクター

結線作業の3つのメリット「1.かんたん」「2.ゆるまない」「3.単線・より線OK!」

1.操作はレバーの上げ・下げのみで、結線かんたん！

レバーを引き上げて、電線を差し込み、レバーを戻すの3ステップで結線完了。
見るだけで分かる操作方法に加え、引き上げやすいレバー設計で、操作を簡単に行えます。

工数削減／作業熟練度が不要

2.振動に強いスプリング接続で、結線がゆるまない！

スプリングにケージ（囲い）を設け、電線を囲うことで電線を確実に保持する、WAGO独自のケージクランプ®スプリング方式。
より線もダイレクトに結線でき、高いスプリング圧力により、気密性に優れた高品質な接点を形成します。

増し締め作業不要／安心・安全な結線

3.単線・より線の混圧使用も可能

単線／7本より線／可とうより線の混在使用が可能です。
裸線をそのまま結線でき、棒端子を圧着する手間も省け、どんなシーンでも使用頂けます。

多目的で使える万能コネクター

WFRシリーズの特長

• 内線規定記載工法※1　国土交通省電気設備工事共通仕様書記載工法※2
• 透明ハウジングでより分かりやすく、安全に作業可能に
• 屋内配線用途の他、一般電気工作物なでの配線に使用
• PSE適合製品
• RoHS対応品

※1内線規程（JEAC 8001-2016） 1335-8 1.銅電線の接続 g.差込形コネクタによる接続[備考1-3]参照
※2JIS C 2814-2-2に適合

WFRシリーズ構造と材質

WFRの仕様

※1電線の種類、使用条件によりご使用できない場合があります。
※2照明用途1000V
