フジクラ・ダイヤケーブル

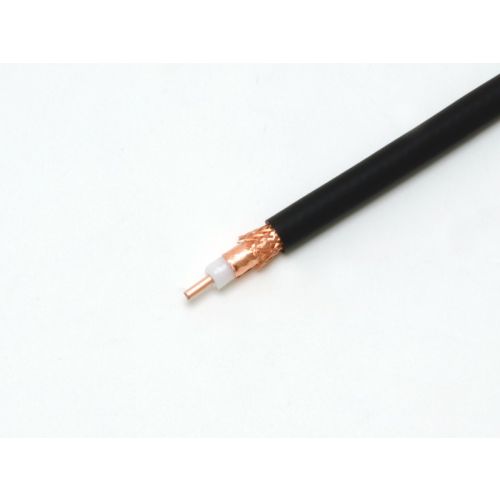

12D-SFA-LITE

¥9,999 (税込)

低損失高周波同軸ケーブルです。従来のSFAタイプに比べ軽量になり、非常に扱いやすくなりました。また減衰量特性は従来のSFAと同じになります。

※こちらの商品は1巻でのご注文の場合100m巻きとなります。

お取り寄せ

商品詳細

概要

ブログタイトル【太物同軸ケーブルを5mから販売中!!】

特徴

内部導体は銅クラッドアルミ線(CA線)となっておりまして、アルミニウム線のまわりに銅を一様に被覆し、銅-アルミ境界を強固に金属結合させることにより、銅とアルミそれぞれの利点を生かした素材です。

絶縁体に高発泡ポリエチレンを使用し、外部導体に銅マイラーテープを使用することで、FB型に比べ高周波での特性を改善しています。 RoHS指令に対応

用途

アマチュア無線、無線LAN用など通信機器などに使用可能です。

構造表

項目 単位 構成
内部導体 材料 銅被覆アルミ線
構成 本/mm 1/4.8
外径 mm 4.8
絶縁体 材料 高発泡ポリエチレン
外径 mm 12.5
外部導体 銅マイラーテープ+軟銅線編組
シース 材料 PVC
艶消黒
厚さ mm 1.0
仕上外径 mm 15.6
概算質量 kg/km 225

特性表(20℃)

項目 単位 特性値
絶縁抵抗(最小) MΩ・km 10000
耐電圧 A.C.V/1分間 1000
静電容量(標準) nF/km 83
特性インピーダンス Ω(10MHz) 50±2
標準減衰量 dB/km 21MHz 10.5
50MHz 15.5
144MHz 26
430MHz 47
900MHz 70
1300MHz 90
1500MHz 99
1900MHz 115
2000MHz 118
2400MHz 130
波長短縮率 83

※減衰量の最大値は標準値の115%以下
