オヤイデ店舗オリジナル

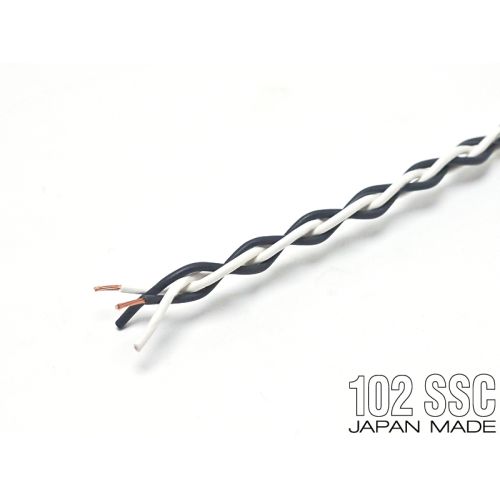

3398-22AWG 2対4編組ケーブル 102SSC

¥990 (税込)

精密導体102SSCを使用した「3398-22AWG」を4本編み込んだ 2対4編組ケーブルです。
オヤイデ電気ショップオリジナル限定商品! 1mからの切り売り販売!
スピーカーケーブル、バイワイヤー、RCAケーブル、バランス型ヘッドホンケーブルなど…使用用途は多岐に渡ります!(各芯の識別をテスターで行い使用してください。)

仕上り外径:最大6.0mm

更に芯数が多い「3398-22AWG 4対8編組ケーブル 102SSC」もこちらで販売中!

在庫あり

商品詳細

概要

精密導体102SSCを使用した「3398-22AWG」を4本編み込んだ 2対4編組ケーブルです。
使用用途は、スピーカーケーブル、バイワイヤー、RCAケーブル、バランス型ヘッドホンケーブルなど用途は様々!
綺麗に編み込んだ、ツイスト状の2対4芯のケーブルになります。

精密導体“102 SSC”と“XLPE”絶縁による、耐熱(定格105℃)・耐電圧(定格300V、ピーク電圧600V)に優れた
国際規格のUL3398に準拠したオーディオ機器用内部配線材「3398-22AWG」を使用しています。

3398-22AWG」を8本編み込んだ「3398-22AWG 4対8編組ケーブル 102SSC」はこちらをご覧ください。

精密導体 “102 SSC”とは

  • 高度な製造管理を行った結果、導電率は 102.3 %IACS( 伸銅終了時)
  • 不純物の混入を極力避けるために、JIS C1011 に準拠した銅の中でもリサイクル銅を一切含まないバージン銅のみを使用
  • 素線の表面平滑性を高めるため、天然ダイヤモンドダイスを採用
  • ピーリング加工を施すことで伸銅に付着した不純物を 100%除去
  • 2度にわたるアニーリング加工で、素線の機械的な応力歪を排除
  • 標準誤差許容値 ±8μm をはるかに凌ぐ ±1μm という加工精度の下、作り上げられた素線
  • 製造管理数値、メンテナンス、出荷日数など徹底した製品管理

精密導体 “102 SSC”のピーリング加工とは

通常は洗浄によって表面に浮き出た不純物の除去が行われますが、”102 SSC” はμ単位で表面を削る、機械ピーリングによって表面に浮き出た不純物を 100%除去します。 このピーリング加工を電気用銅線に用いる事は世界でも類がなく、日本が誇る加工技術がここにも冴えます。

精密導体 “102 SSC”の更に詳しい情報はこちらをクリック

絶縁体“XLPE”とは

産業用電線で使われる、絶縁材として使われていて、耐熱、耐電圧に優れている絶縁体です。
滑りもよくストリップしやすく、作業性に優れております。
耐熱温度も定格150℃と、ハンダ熱でもシースが融解しにくく作業しやすいです。

製品特長

  • 精密導体“102SSC”を採用したオーディオ機器用内部配線材“3398 Series”。
  • 米国のUL規格 AWM Style 3398に準拠(3398-SY、3398-24除く)。
  • オヤイデ電気オリジナルでオーディオ用に精密導体“102SSC”を使用。
  • 絶縁体には、電子線照射により分子構造を強化したXLPE(架橋ポリエチレン)を採用。
  • XLPEは高い耐熱性(定格150℃)と、高耐電圧(定格300V、ピーク電圧600V)を示し、ハンダの熱でも溶融しにくく、作業性に優れています。
  • AWG14/16/18/22/24の5種類の導体太さに加え、1芯シールド(3398-SY)もご用意。
  • 3398-SYは34本構成のスパイラルシールドで素線間の隙間を排除し、優れたシールド効果を発揮。外シースにPVCを採用し、優れた柔軟性を確保。
  • アンプやスピーカーの内部配線、オーディオケーブルの自作など、幅広い用途にご使用いただけます。

詳細

製品名称 3398-24
Black(黒) White(白)
3398-22
Black(黒) White(白)
3398-18
Black(黒) White(白)Red(赤)
3398-16
Black(黒) White(白)
3398-14
Black(黒)
3398-SY
Black(黒)1芯シールド
導体構成/導体断面積 7/0.18
AWG24(0.18sq)
13/0.18
AWG22(0.3sq)
34/0.18
AWG18(0.75sq)
52/0.18
AWG16(1.25sq)
37/0.26
AWG14(2.0sq)

中心:21/0.18
AWG20(0.5sq)
シールド:34/0.18

仕上り外径 1.0mm 1.6mm 2.0mm 2.4mm 2.9mm 3.0mm
規格/定格 300V / 125℃ UL 規格 AWM Style 3398 VW-1 / 150℃ 300V(ピーク電圧600V) -
導体/絶縁体 102SSC / XLPE 102SSC / 外シースPVC
