田中電線

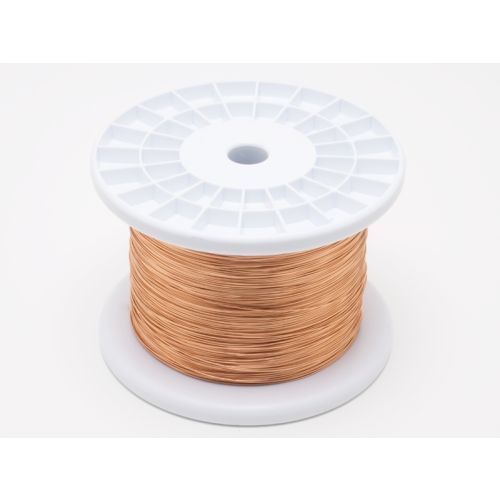

AC 0.2mm 5kg 電気用裸軟銅線
￥26,950 （税込）
電気用軟銅線は、断面が円形で軟質の電気用銅線です。工作やホビー、実験などにご使用頂けます。
※こちらの製品は5kgより少ない場合がございます。詳細はお問合せ下さい。
お取り寄せ
商品詳細
概要
- 裸軟銅線は柔軟性、潤滑性、すべり性、なじみ性があります。
- 絶縁被覆/被膜は施されていませんのでそのままハンダ付け・結線することが可能です。必要に応じて絶縁を行って下さい。
- 硬銅線に比べ、柔軟性に優れ導電性もやや向上します。
- 準拠規格 JIS C 3102-1984
- 記号A(AC):Annealed Copper Wires
電気用裸軟銅線の仕様
| 径 | 径の許容差（mm） | 伸び（％） | 導電率（％） | 断面積（m㎡） | 質量kg/km | 電気抵抗（Ω/km） |
|---|---|---|---|---|---|---|
| 0.2mm | ±0.008 | 15.0以上 | 98.0以上 | 0.03142 | 0.2793 | 559.9 |
| 0.4mm | ±0.01 | 20.0以上 | 99.3以上 | 0.1257 | 1.117 | 138.1 |
| 0.45mm | ±0.01 | 20.0以上 | 99.3以上 | 0.1590 | 1.414 | 109.2 |
| 0.5mm | ±0.01 | 20.0以上 | 100.0以上 | 0.1964 | 1.746 | 87.79 |
| 0.8mm | ±0.02 | 25.0以上 | 100.0以上 | 0.5027 | 4.469 | 34.30 |
| 1.0mm | ±0.03 | 25.0以上 | 100.0以上 | 0.7854 | 6.982 | 21.95 |
- この表の数値は、20℃におけるものとする。
- 断面積、質量及び電気抵抗は、径の許容差を0に対するものとする。
- 密度は、1㎤につき8.89gとする。
