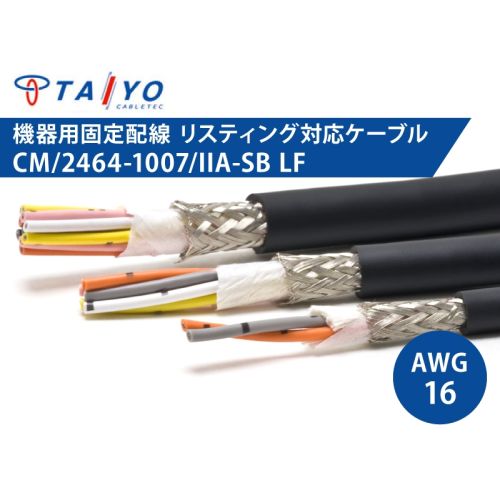

CM/2464-1007/IIA-SB LF 16AWG 耐油性 電子機器配線用ケーブル
￥820 （税込）
汎用性のある電子機器配線用リステッド対応ケーブル！！耐油耐熱柔軟性ビニルシース材を使用しておりUL VW-1・cUL FT1の難燃対応。
CM/2464-1007/IIA LFは絶縁体に耐熱PVCを使用しています。
※このページは切り売り商品です。
100m巻から切断します（条長：100m束巻）
その他、耐屈曲ケーブル・ロボットケーブルはこちら。
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
CM/2464-1007/IIA-SB LFの用途
- 通信用トレイケーブルとしても使用可能
- UL13 CL3、CL3Xの代替可能
- 定格300V、80℃のUL, cUL共用機器用ケーブル （カテゴリー：DUZX, DUZX7, AVLV2, AVLV8）
- リスティング規格であるCMを取得しており、NFPA70、79に対応
CM/2464-1007/IIA-SB LFの特徴
- 絶縁体に耐熱PVCを使用
- UL VW-1、cUL FT1の難燃対応。
- 耐油耐熱柔軟性ビニルシース材を使用
- UL垂直トレイ難燃試験に合格
CM/2464-1007/IIA-SB LFの構造図
CM/2464-1007/IIA LFの線芯識別
| 導体サイズ | 線芯識別方式 |
|---|---|
| 22,20AWG（Cタイプ） | 2C～30C：絶縁体着式方式（橙・薄灰・白・黄・桃・の繰返し）にドットマーク印字（黒色） |
| 18,16AWG(2,3,4,20AWG含む）（Aタイプ) | 2C：黒色 3C：黒白・Y/G 4C：黒・白・赤・Y/G ５C以上は黒色絶縁上の白色ナンバリング |
| 30P～20P（22AWG） | 絶縁体着色方式（橙・薄灰・白・黄・桃・の繰返し）にドットマーク印字（第1種心線：黒色、第2種心線：赤色） |
※Y/G線は緑地に黄色の3本埋込色帯（30～50％）となります。 ※2、3、4心の20AWGは、線心識別方式が、絶縁体着色方式にドットマーク印字のCタイプと絶縁体着色方式のAタイプの2種類あります。
識別表
CM/2464-1007-SB LFの表面印字
CM/2464-1007/IIA LFの対象規格
| 認 証 | UL CM | cUL CM | cUL AWM | cUL AWM |
|---|---|---|---|---|
| 適合規格 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C2.22 No.210 |
| 形式記号 | CM | CM | UL STYLE 2464 | CSA AWM ⅡA |
| 定格電圧 | 300V | 300V | 300V | 300V |
| 定格温度 | 75℃ | 75℃ | 80℃ | 80℃ |
| 導 体 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C2.22 No.210 |
| 難 燃 性 | Vertical-Traay Flame Test | Vertical-Traay Flame Test | VW-1 | FT1 |
CM/2464-1007/IIA-SB LFの構造表
| 線心数 対数 | 導 体 | 架橋PE絶縁体 | 耐油耐熱柔軟性 ビニルシース | 概算質量（kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約.(mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 2C | 22（0.324mm2） | 17/0.16 | 0.76 | 0.46 | 1.68 | 1.0 | 6.1 | 49 | 57.5以下 | 10以上 | 2000 | 9.2 |
| 3C | 6.3 | 55 | 7.7 | |||||||||
| 4C | 6.8 | 65 | 7.0 | |||||||||
| 3P | 8.4 | 95 | 6.3 | |||||||||
| 4P | 9.1 | 110 | 5.7 | |||||||||
| 5P | 9.9 | 130 | 5.3 | |||||||||
| 6P | 10.7 | 150 | 5.0 | |||||||||
| 8P | 12.4 | 185 | 4.6 | |||||||||
| 10P | 12.4 | 205 | 4.2 | |||||||||
| 12P | 13.9 | 250 | 4.0 | |||||||||
| 15P | 1.5 | 16.3 | 335 | 3.7 | ||||||||
| 20P | 18.8 | 420 | 3.4 | |||||||||
| 2C | 20（0.518mm2） | 21/0.18 | 0.95 | 0.46 | 1.87 | 1.0 | 6.4 | 55 | 36.2以下 | 10以上 | 2000 | 11 |
| 3C | 6.7 | 65 | 10 | |||||||||
| 4C | 7.2 | 75 | 9.1 | |||||||||
| 6C | 8.3 | 100 | 8.0 | |||||||||
| 8C | 9.5 | 130 | 7.4 | |||||||||
| 10C | 10.3 | 150 | 6.8 | |||||||||
| 12C | 10.6 | 170 | 6.3 | |||||||||
| 16C | 11.6 | 210 | 5.7 | |||||||||
| 20C | 12.8 | 260 | 5.4 | |||||||||
| 30C | 1.5 | 15.9 | 390 | 4.7 | ||||||||
| 2C | 18（0.823mm2） | 35/0.18 | 1.2 | 0.46 | 2.1 | 1.0 | 7.0 | 70 | 22.8以下 | 10以上 | 2000 | 15 |
| 3C | 7.3 | 85 | 15 | |||||||||
| 4C | 7.8 | 95 | 13 | |||||||||
| 6C | 9.1 | 135 | 10 | |||||||||
| 10C | 11.3 | 205 | 9.0 | |||||||||
| 20C | 14.2 | 350 | 7.1 | |||||||||
| 2C | 16（1.30mm2） | 269/0.26 | 1.5 | 0.46 | 2.45 | 1.0 | 7.6 | 85 | 14.3以下 | 10以上 | 2000 | 20 |
| 3C | 8.0 | 105 | 20 | |||||||||
| 4C | 8.6 | 130 | 18 | |||||||||
| 6C | 10.2 | 175 | 13 | |||||||||
CM/2464-1007/IIA-SB LFの許容電流
許容電流は空中1条布設、周囲温度30℃での値です。
4心にアース線が入る場合、アース線を除いた3心（通電心数）で算出しております｡
周囲温度によって下記の補正係数を乗じて下さい｡
電流減少係数（周囲温度の場合）
| 周囲温度 ℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | - | - | - |
