CVF-U【0.5sq×10芯】

¥13,585 (税込)

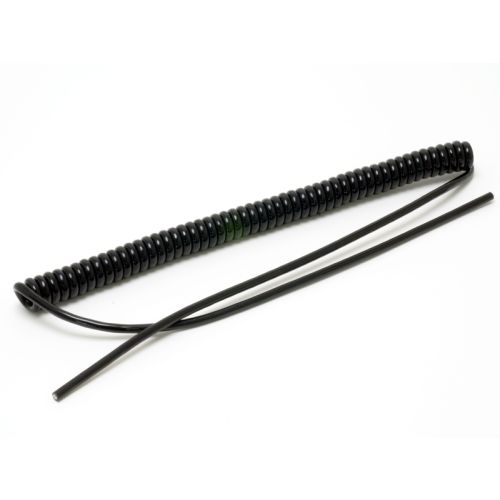

高伸縮性スプリングケーブル(カールコード)。クラモ製CVF-Uは、サイズ展開豊富なうえ、しっかりとしたスプリング性が特徴です。カール長等をご指定の長さへ、特注仕様も承っております。お気軽にお問合せください。

その他カールコードはこちら

お取り寄せ【標準2~3営業日】 ※状況により都度連絡

商品詳細

概要

  1. 高伸縮性・耐屈曲性・耐摩耗性・耐油性
  2. 定格電圧:100V未満
  3. 定格温度:60℃
  4. RoHS2 指令:適合(※2017年7月1日以降製造分適合
  5. カール長:標準30cm、50cm、100cm、200cm
  6. リード長:標準両端30cm

用 途

  • 産業用ロボットの伸縮旋回部分への配線
  • NC 機械等の伸縮旋回部分への配線

※ CVF-U は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。

使用温度範囲

可動時:0~60℃

テクニカルデータ

ケーブルタイプ 国内/ JAPAN
適用サイズ ー※
定格電圧
定格温度 60℃
試験電圧 0.3㎟ , 0.5㎟:AC1000V・1min
0.75㎟ , 2.0㎟:AC3000V・1min
難燃性 60°傾斜
適用規格 ー※

※ CVF-U は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。

構造概略

項目/品名 CVF-U
導体 軟銅複合より
絶縁体 ビニル混合物/ PVC
より合わせ 線心を円形により合わせ
テープ テープを重ね巻き
シース 滑性ウレタン樹脂(黒色)

線心識別

線心識別/ Conductors identification

例示/6 心ケーブル

例示/ Example : 6 心ケーブル/ 6 conductors cable

①シース外径(d)構造表のとおりです。

②スプリング外径(カール外径)(D)標準は構造表(電線外径の約3.7 倍)のとおりです。これ以外のものについては、ご相談の上ご指定下さい。

③スプリング長さ(カール長)(L)標準長は構造表(30, 50, 100, 150, 200㎝)のとおりです。これ以外のものについては、10 ?300㎝の範囲で任意にご指定下さい。

④端末長(リード長)(ℓ1・ℓ2)標準は30㎝です。これ以外でも任意にご指定下さい。

⑤スプリング伸縮量(カール部分)標準スプリング外径でスプリング長さの3 倍以内の伸縮でご使用下さい。

構造表

導体 絶縁 心数 シース
外径
(約㎜)
スプリング
仕様
(カール仕様)
電気特性
公称
断面積
外径
(約㎜)
外径
(約㎜)

スプリング
外径
(カール外径)
(約㎜)

許容電流
(A)

導体抵抗
20℃
(Ω / ㎞)

絶縁抵抗
20℃
(M Ω㎞)
0.3㎟ 0.9
<3/20/0.08>
1.5 2 4.9 18 2 62.3 以下
(Max 62.3)
5 以上
(Min 5)
3 5.1 19 2
4 5.5 20 2
6 6.6 25 2
8 7.7 29 1
10 9.1 34 1
12 8.5 32 1
16 9.6 36 1
0.5㎟ 1.2
<3/15/0.12>
2.0 2 5.9 22 3 37.8 以下
(Max 37.8)
5 以上
(Min 5)
3 6.2 23 3
4 6.9 26 3
6 8.3 31 2
8 9.7 36 2
10 11.7 43 2
12 11.0 41 2
16 12.5 46 2
0.75㎟ 1.4
<3/22/0.12>
2.6 2 7.3 27 4 25.1 以下
(Max 25.1)
5 以上
(Min 5)
3 7.9 29 4
4 8.6 32 4
6 10.5 39 3
8 13.3 49 3
10 14.5 54 3
12 14.9 55 2
16 16.5 61 2
1.25㎟ 1.7
<7/16/0.12>
2.9 2 8.1 30 7 15.1 以下
(Max 15.1)
5 以上
(Min 5)
3 8.5 32 7
4 9.5 35 7
6 11.6 43 4
8 14.6 54 4
10 15.9 59 3
2.0㎟ 2.1
<7/25/0.12>
3.3 2 9.1 34 10 9.79 以下
(Max 9.79)
5 以上
(Min 5)
3 9.6 36 10
4 10.7 40 10

許容電流について

  • 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
  • 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
  • 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
  • JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
