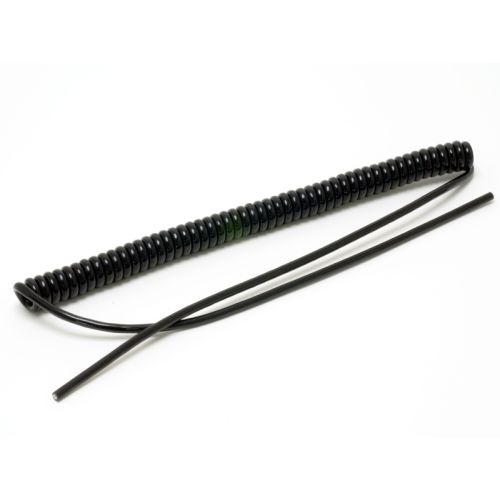

CVF-U【1.25sq× 3芯】
商品詳細
概要
- 高伸縮性・耐屈曲性・耐摩耗性・耐油性
- 定格電圧:100V未満
- 定格温度:60℃
- RoHS2 指令:適合(※2017年7月1日以降製造分適合)
- カール長:標準30cm、50cm、100cm、200cm
- リード長:標準両端30cm
用 途
- 産業用ロボットの伸縮旋回部分への配線
- NC 機械等の伸縮旋回部分への配線
※ CVF-U は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
使用温度範囲
可動時:0~60℃
テクニカルデータ
ケーブルタイプ | 国内/ JAPAN |
---|---|
適用サイズ | ー※ |
定格電圧 | ー |
定格温度 | 60℃ |
試験電圧 | 0.3㎟ , 0.5㎟:AC1000V・1min 0.75㎟ , 2.0㎟:AC3000V・1min |
難燃性 | 60°傾斜 |
適用規格 | ー※ |
※ CVF-U は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
構造概略
項目/品名 | CVF-U |
---|---|
導体 | 軟銅複合より |
絶縁体 | ビニル混合物/ PVC |
より合わせ | 線心を円形により合わせ |
テープ | テープを重ね巻き |
シース | 滑性ウレタン樹脂(黒色) |
線心識別
例示/6 心ケーブル
①シース外径(d)構造表のとおりです。
②スプリング外径(カール外径)(D)標準は構造表(電線外径の約3.7 倍)のとおりです。これ以外のものについては、ご相談の上ご指定下さい。
③スプリング長さ(カール長)(L)標準長は構造表(30, 50, 100, 150, 200㎝)のとおりです。これ以外のものについては、10 ?300㎝の範囲で任意にご指定下さい。
④端末長(リード長)(ℓ1・ℓ2)標準は30㎝です。これ以外でも任意にご指定下さい。
⑤スプリング伸縮量(カール部分)標準スプリング外径でスプリング長さの3 倍以内の伸縮でご使用下さい。
構造表
導体 | 絶縁 | 心数 | シース 外径 (約㎜) |
スプリング 仕様 (カール仕様) |
電気特性 | |||
---|---|---|---|---|---|---|---|---|
公称 断面積 |
外径 (約㎜) |
外径 (約㎜) |
スプリング |
許容電流 (A) |
導体抵抗 |
絶縁抵抗 20℃ (M Ω㎞) |
||
0.3㎟ | 0.9 <3/20/0.08> |
1.5 | 2 | 4.9 | 18 | 2 | 62.3 以下 (Max 62.3) |
5 以上 (Min 5) |
3 | 5.1 | 19 | 2 | |||||
4 | 5.5 | 20 | 2 | |||||
6 | 6.6 | 25 | 2 | |||||
8 | 7.7 | 29 | 1 | |||||
10 | 9.1 | 34 | 1 | |||||
12 | 8.5 | 32 | 1 | |||||
16 | 9.6 | 36 | 1 | |||||
0.5㎟ | 1.2 <3/15/0.12> |
2.0 | 2 | 5.9 | 22 | 3 | 37.8 以下 (Max 37.8) |
5 以上 (Min 5) |
3 | 6.2 | 23 | 3 | |||||
4 | 6.9 | 26 | 3 | |||||
6 | 8.3 | 31 | 2 | |||||
8 | 9.7 | 36 | 2 | |||||
10 | 11.7 | 43 | 2 | |||||
12 | 11.0 | 41 | 2 | |||||
16 | 12.5 | 46 | 2 | |||||
0.75㎟ | 1.4 <3/22/0.12> |
2.6 | 2 | 7.3 | 27 | 4 | 25.1 以下 (Max 25.1) |
5 以上 (Min 5) |
3 | 7.9 | 29 | 4 | |||||
4 | 8.6 | 32 | 4 | |||||
6 | 10.5 | 39 | 3 | |||||
8 | 13.3 | 49 | 3 | |||||
10 | 14.5 | 54 | 3 | |||||
12 | 14.9 | 55 | 2 | |||||
16 | 16.5 | 61 | 2 | |||||
1.25㎟ | 1.7 <7/16/0.12> |
2.9 | 2 | 8.1 | 30 | 7 | 15.1 以下 (Max 15.1) |
5 以上 (Min 5) |
3 | 8.5 | 32 | 7 | |||||
4 | 9.5 | 35 | 7 | |||||
6 | 11.6 | 43 | 4 | |||||
8 | 14.6 | 54 | 4 | |||||
10 | 15.9 | 59 | 3 | |||||
2.0㎟ | 2.1 <7/25/0.12> |
3.3 | 2 | 9.1 | 34 | 10 | 9.79 以下 (Max 9.79) |
5 以上 (Min 5) |
3 | 9.6 | 36 | 10 | |||||
4 | 10.7 | 40 | 10 |
許容電流について
- 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
- JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
