倉茂電工

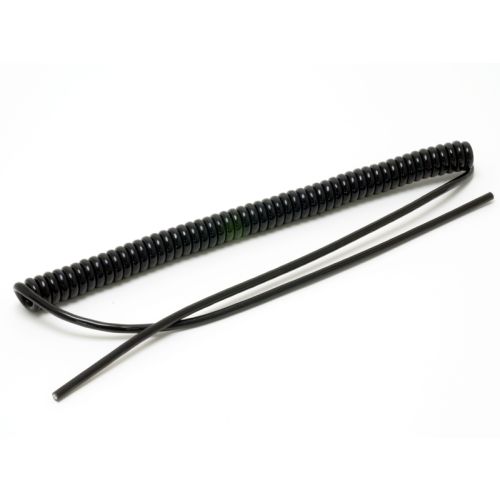

CVF-U【1.25sq× 4芯】
￥11,099 （税込）
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
- 高伸縮性・耐屈曲性・耐摩耗性・耐油性
- 定格電圧：100V未満
- 定格温度：60℃
- RoHS2 指令：適合（※2017年7月1日以降製造分適合）
- カール長：標準30cm、50cm、100cm、200cm
- リード長：標準両端30cm
用 途
- 産業用ロボットの伸縮旋回部分への配線
- NC 機械等の伸縮旋回部分への配線
※ CVF-U は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
使用温度範囲
可動時：0～60℃
テクニカルデータ
| ケーブルタイプ | 国内/ JAPAN |
|---|---|
| 適用サイズ | ー※ |
| 定格電圧 | ー |
| 定格温度 | 60℃ |
| 試験電圧 | 0.3㎟ , 0.5㎟：AC1000V・1min 0.75㎟ , 2.0㎟：AC3000V・1min |
| 難燃性 | 60°傾斜 |
| 適用規格 | ー※ |
※ CVF-U は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
構造概略
| 項目/品名 | CVF-U |
|---|---|
| 導体 | 軟銅複合より |
| 絶縁体 | ビニル混合物/ PVC |
| より合わせ | 線心を円形により合わせ |
| テープ | テープを重ね巻き |
| シース | 滑性ウレタン樹脂（黒色） |
線心識別
例示/6 心ケーブル
①シース外径（d）構造表のとおりです。
②スプリング外径（カール外径）（D）標準は構造表（電線外径の約3.7 倍）のとおりです。これ以外のものについては、ご相談の上ご指定下さい。
③スプリング長さ（カール長）（L）標準長は構造表（30, 50, 100, 150, 200㎝）のとおりです。これ以外のものについては、10 ?300㎝の範囲で任意にご指定下さい。
④端末長（リード長）（ℓ1・ℓ2）標準は30㎝です。これ以外でも任意にご指定下さい。
⑤スプリング伸縮量（カール部分）標準スプリング外径でスプリング長さの3 倍以内の伸縮でご使用下さい。
構造表
| 導体 | 絶縁 | 心数 | シース 外径 （約㎜） |
スプリング 仕様 （カール仕様） |
電気特性 | |||
|---|---|---|---|---|---|---|---|---|
| 公称 断面積 |
外径 （約㎜） |
外径 （約㎜） |
スプリング |
許容電流 (A) |
導体抵抗 |
絶縁抵抗 20℃ （M Ω㎞） |
||
| 0.3㎟ | 0.9 <3/20/0.08> |
1.5 | 2 | 4.9 | 18 | 2 | 62.3 以下 （Max 62.3） |
5 以上 （Min 5） |
| 3 | 5.1 | 19 | 2 | |||||
| 4 | 5.5 | 20 | 2 | |||||
| 6 | 6.6 | 25 | 2 | |||||
| 8 | 7.7 | 29 | 1 | |||||
| 10 | 9.1 | 34 | 1 | |||||
| 12 | 8.5 | 32 | 1 | |||||
| 16 | 9.6 | 36 | 1 | |||||
| 0.5㎟ | 1.2 <3/15/0.12> |
2.0 | 2 | 5.9 | 22 | 3 | 37.8 以下 （Max 37.8） |
5 以上 （Min 5） |
| 3 | 6.2 | 23 | 3 | |||||
| 4 | 6.9 | 26 | 3 | |||||
| 6 | 8.3 | 31 | 2 | |||||
| 8 | 9.7 | 36 | 2 | |||||
| 10 | 11.7 | 43 | 2 | |||||
| 12 | 11.0 | 41 | 2 | |||||
| 16 | 12.5 | 46 | 2 | |||||
| 0.75㎟ | 1.4 <3/22/0.12> |
2.6 | 2 | 7.3 | 27 | 4 | 25.1 以下 （Max 25.1） |
5 以上 （Min 5） |
| 3 | 7.9 | 29 | 4 | |||||
| 4 | 8.6 | 32 | 4 | |||||
| 6 | 10.5 | 39 | 3 | |||||
| 8 | 13.3 | 49 | 3 | |||||
| 10 | 14.5 | 54 | 3 | |||||
| 12 | 14.9 | 55 | 2 | |||||
| 16 | 16.5 | 61 | 2 | |||||
| 1.25㎟ | 1.7 <7/16/0.12> |
2.9 | 2 | 8.1 | 30 | 7 | 15.1 以下 （Max 15.1） |
5 以上 （Min 5） |
| 3 | 8.5 | 32 | 7 | |||||
| 4 | 9.5 | 35 | 7 | |||||
| 6 | 11.6 | 43 | 4 | |||||
| 8 | 14.6 | 54 | 4 | |||||
| 10 | 15.9 | 59 | 3 | |||||
| 2.0㎟ | 2.1 <7/25/0.12> |
3.3 | 2 | 9.1 | 34 | 10 | 9.79 以下 （Max 9.79） |
5 以上 （Min 5） |
| 3 | 9.6 | 36 | 10 | |||||
| 4 | 10.7 | 40 | 10 | |||||
許容電流について
- 許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
- JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
