SFCC（SWCC・FURUKAWA）

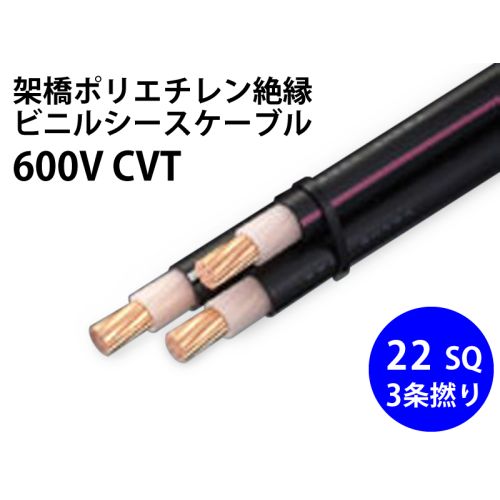

600V CVT 22sq 単心3個より
￥3,278 （税込）
600V 単心より合せ形(トリプレックス形) 架橋ポリエチレン絶縁ビニルシースケーブル
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
ブログタイトル【「600V CVT」オンラインショップにて取扱開始！トリプレックス型CVケーブル！】
特長
- 600V以下の電力用
- 難燃性
- JIS C 3005 傾斜試験に合格
- 絶縁体の許容温度 90℃
- シース色：（標準） 黒
適用規格
- JIS C 3605 600Vポリエチレンケーブル
- JIS C 3005 ゴム・プラスチック絶縁電線試験方法
構造
- 付表、断面図及び次による。
- 導体：JIS C 3102に準じた電気用軟銅線による円形より線、円形圧縮より線
- セパレータ：導体の上には適切なセパレータを施す場合がある。
- 絶縁体：架橋ポリエチレン 平均厚さ：付表の値の90%以上 最小厚さ：付表の値の80%以上
- シース：ビニル 色：黒 平均厚さ：付表の値の90%以上 最小厚さ：付表の値の85%以上
- 線心の識別：シース上のストレートマークの色による。 3心：黒・白・赤(1) 注(1) 黒相はストレートマーク無し。 白相は白のストレートマークを施す。 赤相は赤のストレートマークを施す。
- 線心のより合せ ：3心をより合わせる。
ケーブルの表示
適切なところに次の事項を連続表示する。
- 電気用品表示(PSEマーク)…電気用品の対象品に限る。
- 製造業者略号及びブランド名
- 製造年
- JIS認証表示…JIS認証品に限る。
- 記号(600V CV)
- 導体公称断面積
- 鉛フリービニルの表示(LFV)
| 線心数 | 導体 |
絶縁体 |
シース 厚さ mm |
線心 外径 (約) mm |
より合せ 外径 (約) mm |
導体 |
試験 |
絶縁 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 |
公称 |
構成 |
外径 |
|||||||
| 8 | 7/1.2 | 3.6 | 1.0 | 1.5 | 8.6 | 19.0 | 2.36 | 1500 | 2000 | |
| 円形圧縮 | 3.4 | 8.4 | 18.0 | 2.34 | ||||||
| 14 | 4.4 | 9.4 | 20 | 1.34 | 2000 | 1500 | ||||
| 22 | 5.5 | 1.2 | 11.0 | 24 | 0.849 | |||||
| 38 | 7.3 | 13.0 | 27 | 0.491 | 2500 | |||||
| 60 | 9.3 | 1.5 | 15.5 | 33 | 0.311 | |||||
| 100 | 12.0 | 2.0 | 19.0 | 41 | 0.187 | |||||
