SFCC(SWCC・FURUKAWA)

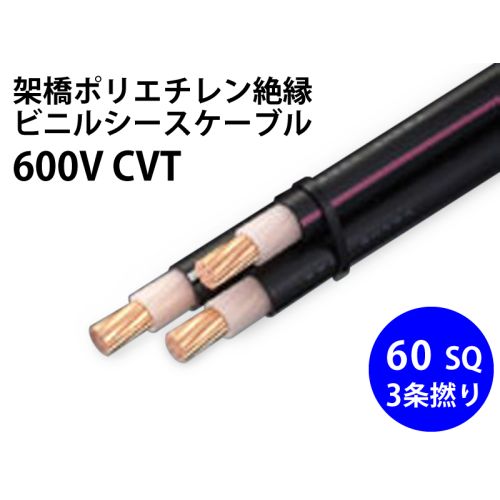

600V CVT 60sq 単心3個より

¥3,564 (税込)

600V 単心より合せ形(トリプレックス形) 架橋ポリエチレン絶縁ビニルシースケーブル

販売休止中
入荷予定日
入荷日未定

商品詳細

概要

ブログタイトル【「600V CVT」オンラインショップにて取扱開始!トリプレックス型CVケーブル!】

特長

  • 600V以下の電力用
  • 難燃性
  • JIS C 3005 傾斜試験に合格
  • 絶縁体の許容温度 90℃
  • シース色:(標準) 黒

適用規格

  • JIS C 3605 600Vポリエチレンケーブル
  • JIS C 3005 ゴム・プラスチック絶縁電線試験方法

構造

  1. 付表、断面図及び次による。
  2. 導体:JIS C 3102に準じた電気用軟銅線による円形より線、円形圧縮より線
  3. セパレータ:導体の上には適切なセパレータを施す場合がある。
  4. 絶縁体:架橋ポリエチレン 平均厚さ:付表の値の90%以上 最小厚さ:付表の値の80%以上
  5. シース:ビニル 色:黒 平均厚さ:付表の値の90%以上 最小厚さ:付表の値の85%以上
  6. 線心の識別:シース上のストレートマークの色による。 3心:黒・白・赤(1) 注(1) 黒相はストレートマーク無し。 白相は白のストレートマークを施す。 赤相は赤のストレートマークを施す。
  7. 線心のより合せ :3心をより合わせる。

ケーブルの表示

適切なところに次の事項を連続表示する。

  1. 電気用品表示(PSEマーク)…電気用品の対象品に限る。
  2. 製造業者略号及びブランド名
  3. 製造年
  4. JIS認証表示…JIS認証品に限る。
  5. 記号(600V CV)
  6. 導体公称断面積
  7. 鉛フリービニルの表示(LFV)
線心数 導体

絶縁体
厚さ
mm

シース
厚さ
mm
線心
外径
(約)
mm
より合せ
外径
(約)
mm

導体
抵抗
(20℃)
Ω/km

試験
電圧
V

絶縁
抵抗
MΩ・km

3

公称
断面積mm2

構成
本/mm

外径
(参考)mm

8 7/1.2 3.6 1.0 1.5 8.6 19.0 2.36 1500 2000
円形圧縮 3.4 8.4 18.0 2.34
14 4.4 9.4 20 1.34 2000 1500
22 5.5 1.2 11.0 24 0.849
38 7.3 13.0 27 0.491 2500
60 9.3 1.5 15.5 33 0.311
100 12.0 2.0 19.0 41 0.187
