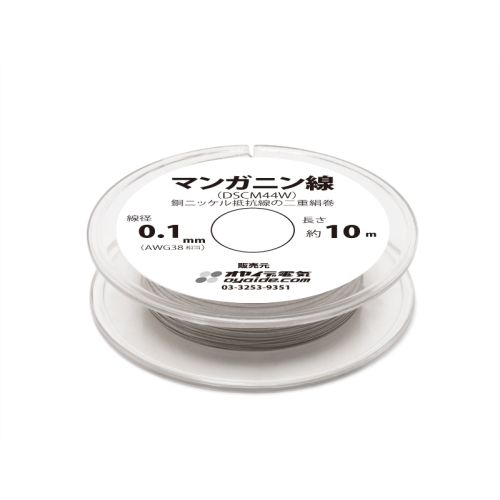

0.10mm マンガニン線(DSCM44W ) 10mボビン巻き
￥550 （税込）
銅ニッケル抵抗線と同様抵抗温度係数が非常に低く、精密抵抗器に広く使用されます。 使いやすく小さなボビン巻きにしました。
在庫あり
関連する商品
商品詳細
概要
ボビン巻きだとここが便利！
- ボビンにはラベルも貼ってありますので、電線のサイズ、仕様などラベルで確認できますので管理もしやすいです。
- ボビンに巻いてありますので、学校教材など実験教室でも扱いやすくお勧めです。
- ラベルの中心の円の部分をカッター等で切り抜きしますと、穴が開いておりますので、棒等を入れ、台などに並べて管理も可能です。
マンガニン線(抵抗線)
銅ニッケル抵抗線と同様抵抗温度係数が非常に低く、精密抵抗器に広く使用されます。
- 常温で抵抗の温度係数が非常に小さい。
- 抵抗値や抵抗温度係数の経年変化が少ない。
- 対銅熱電力が極めて小さい。
- 細線や圧延等の加工が容易である。
- ろう付、ハンダ付が容易である。
マンガニン線には、次のような欠点もありますので、使用に際し注意して設計するようにお願いします。
- 耐蝕性が悪い。
- 僅かの加工、巻付作業等により特性が影響されやすい。
- 常温付近にて抵抗温度曲線が直線でない。
- 加熱により表面に劣化層を生じやすい。
マンガニン線の成分
| Mn | Ni | Mn＋Ni＋Cu |
|---|---|---|
| 10-16％ | 1-5％ | 98.0％以上 |
記号：DSCM44W 皮膜：二重絹巻
マンガニン線の仕様
| 直径 サイズ (mm) |
線径許容差 (mm) |
断面積 ｍ㎡ |
導体抵抗 Ω/m |
導体抵抗 許容差% |
|---|---|---|---|---|
| 0.07mm | ±0.005 | 0.003848 | 114.4 | ±10 |
| 0.08mm | ±0.006 | 0.005027 | 87.5 | ±10 |
| 0.10mm | ±0.006 | 0.007854 | 56.0 | ±9 |
| 0.12mm | ±0.006 | 0.01131 | 38.9 | ±9 |
| 0.14mm | ±0.008 | 0.01539 | 28.6 | ±9 |
| 0.16mm | ±0.008 | 0.02011 | 21.9 | ±9 |
| 0.20mm | ±0.010 | 0.03142 | 14.01 | ±8 |
| 0.23mm | ±0.010 | 0.04155 | 10.59 | ±8 |
| 0.35mm | ±0.015 | 0.09621 | 4.57 | ±7 |
| 0.50mm | ±0.015 | 0.1964 | 2.24 | ±7 |
| 0.60mm | ±0.020 | 0.2827 | 1.557 | ±7 |
| 1.0mm | ±0.025 | 0.7854 | 0.560 | ±6 |
| 1.2mm | ±0.030 | 1.131 | 0.389 | ±6 |
