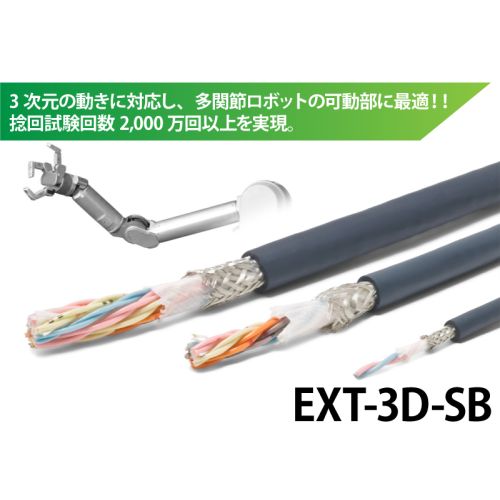

EXT-3D-SB/CL3X/2517 300V LF AWG24 捻りに強い!シールド付きロボットケーブル
3次元の動きに対応し、多関節ロボットの可動部に最適、捻回試験回数2,000万回以上を実現。軽量・細径ロボットケーブル、UL規格など取得済みで難燃性にも優れております。移動特性、耐油性にも良好。
※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)
その他、耐屈曲ケーブル・ロボットケーブルはこちら。
商品詳細
概要
特徴
- UL、cUL共用ロボットケーブル。(カテゴリー : AVLV2、AVLV8、QPTZ)
- UL VW-1、cUL FT1の難燃対応。
- 絶縁体に高弾性TPE樹脂、シースに滑性耐油耐熱難燃柔軟性ビニル材料を使用。
- リスティングの一つであるCL3Xを取得しておりNFPA70,79に対応。
構造図
表面印字
対象規格
認 証 | EXT-3D LF | ||
---|---|---|---|
UL CL3X | UL AWM | cUL AWM | |
適合規格 | UL13 | UL758 | CSA C22.2 No.210 |
形式記号 | CL3X | UL STYLE 2517 | CSA AWM ⅡA/B |
定格電圧 | 300V | 300V | 300V |
定格温度 | 105℃ | 105℃ | 105℃ |
導 体 | UL13 | UL758 | CSA C22.2 No.210 |
難 燃 性 | VW-1 | VW-1 | FT1 |
識別
24~20AWG
※1Pは空×桃(ドットなし)
※3Cは空×桃×草(ドットなし)
〇内数字は識別表対番を示す ※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm 画像
18AWG
※Y/G線は緑地に黄色の3本埋込色帯(30%~50%)となります。
構造表
線心数 対数 |
導 体 | 高弾性 TPE絶縁体 |
滑性耐油耐 熱難燃柔軟性 ビニルシース |
概算質量 (kg/km) |
電気特性 | 許容電流 (A) |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ (AWG) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 約.(mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||
1P | 24(0.204mm2) | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 4.4 | 26 | 91.1 | 100 | 2000 | 5.4 |
3C | 4.5 | 30 | 89.3 | 4.6 | ||||||||
2P | 5.4 | 40 | 91.1 | 4.3 | ||||||||
3P | 6.0 | 49 | 3.7 | |||||||||
4P | 6.5 | 60 | 3.3 | |||||||||
5P | 6.9 | 70 | 3.1 | |||||||||
7P | 8.0 | 90 | 2.8 | |||||||||
8P | 1.1 | 8.9 | 105 | 2.7 | ||||||||
10P | 10.0 | 130 | 2.5 | |||||||||
1P | 22(0.324mm2) | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 4.7 | 31 | 57.6 | 100 | 2000 | 7.1 |
3C | 4.9 | 37 | 56.5 | 6.0 | ||||||||
2P | 5.9 | 50 | 57.6 | 5.6 | ||||||||
3P | 6.6 | 60 | 4.9 | |||||||||
4P | 7.1 | 70 | 4.3 | |||||||||
5P | 7.7 | 85 | 4.1 | |||||||||
7P | 1.1 | 9.3 | 120 | 3.7 | ||||||||
8P | 10.0 | 140 | 3.6 | |||||||||
10P | 1.2 | 11.4 | 175 | 3.3 | ||||||||
1P | 20(0.518mm2) | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 5.1 | 38 | 35.7 | 100 | 2000 | 9.4 |
3C | 5.3 | 47 | 35.0 | 8.0 | ||||||||
2P | 6.6 | 65 | 35.7 | 7.5 | ||||||||
3P | 7.4 | 80 | 6.4 | |||||||||
4P | 8.0 | 100 | 5.9 | |||||||||
5P | 1.1 | 9.0 | 125 | 5.5 | ||||||||
7P | 10.5 | 170 | 4.9 | |||||||||
8P | 1.2 | 11.5 | 195 | 4.8 | ||||||||
10P | 12.9 | 240 | 4.5 | |||||||||
2C | 18(0.823mm2) | 168/0.08 | 1.31 | 0.3 | 1.91 | 0.9 | 6.2 | 60 | 22.3 | 100 | 2000 | 13 |
3C | 6.5 | 70 | 13 | |||||||||
4C | 7.0 | 80 | 11 |
※18AWG以上、3C以上は同サイズの[Y/G]アース線を含みます。 (例)3CX18AWG:2X18AWG+1X18AWG(アース)
※上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合しています。
許容電流
許容電流は空中1条布設、周囲温度30℃での値です。
4心にアース線が入る場合、アース線を除いた3心(通電心数)で算出しております。
周囲温度によって下記の補正係数を乗じて下さい。
電流減少係数(周囲温度の場合)
周囲温度 ℃) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
---|---|---|---|---|---|---|---|---|
電流減少係数 | 1.00 | 0.93 | 0.86 | 0.77 | 0.68 | 0.58 | 0.45 | 0.26 |
移動特性
注)1 曲 げ |
屈 曲 | U字型折り返し | 90° 折り曲げ | 捻 回 | 注)2 移動曲げ |
|
---|---|---|---|---|---|---|
直 線 | 曲 げ | |||||
A | A | S | A | S | A | C |
試験回数
- S=2000万回以上
- A=1000万回以上
- B=500万回以上
- C=300万回以上
- D=100万回以上
- E=50万回以上
注)1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなります。
注)2 ケーブル外径 20mm以下の場合。
耐油性
絶縁油 | 潤滑油 | 切削油Ⅰ | 切削油Ⅱ | 作動油 | グリース |
---|---|---|---|---|---|
A | A | B | B | B | B |
- A : 実用上全く問題がない。
- B : 劣化もわずかで実用上ほとんど問題がない。
- C : ある程度劣化し、使用できない場合がある。
