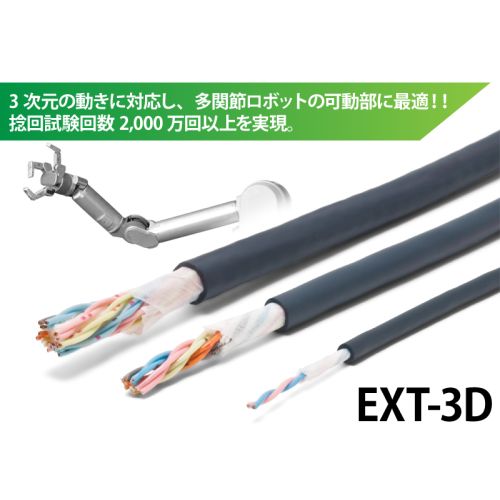

EXT-3D/CL3X/2517 300V LF AWG16 捻りに強い！軽量・細径ロボットケーブル
￥1,012 （税込）
3次元の動きに対応し、多関節ロボットの可動部に最適、捻回試験回数2,000万回以上を実現。軽量・細径ロボットケーブル、UL規格など取得済みで難燃性にも優れております。移動特性、耐油性にも良好。
※このページは切り売り商品です。
100m巻から切断します（条長：100m束巻）
その他、耐屈曲ケーブル・ロボットケーブルはこちら。
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
特徴
- UL、cUL共用ロボットケーブル。（カテゴリー ： AVLV2、AVLV8、QPTZ）
- UL VW-1、cUL FT1の難燃対応。
- 絶縁体に高弾性TPE樹脂、シースに滑性耐油耐熱難燃柔軟性ビニル材料を使用。
- リスティングの一つであるＣＬ3Ｘを取得しておりＮＦＰＡ70,79に対応。
構造図
表面印字
対象規格
| 認 証 | EXT-3D LF | ||
|---|---|---|---|
| UL CL3X | UL AWM | cUL AWM | |
| 適合規格 | UL13 | UL758 | CSA C22.2 No.210 |
| 形式記号 | CL3X | UL STYLE 2517 | CSA AWM ⅡA/B |
| 定格電圧 | 300V | 300V | 300V |
| 定格温度 | 105℃ | 105℃ | 105℃ |
| 導 体 | UL13 | UL758 | CSA C22.2 No.210 |
| 難 燃 性 | VW-1 | VW-1 | FT1 |
識別
24～20AWG
※1Pは空×桃（ドットなし）
※3Cは空×桃×草（ドットなし）
〇内数字は識別表対番を示す ※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm 画像
18～14AWG
7心以上はナンバリング識別
※Y/G線は緑地に黄色の3本埋込色帯（30％～50％）となります。
○内数字は空色絶縁体上の黒色ナンバリングを示す。
構造表
| 線心数 対数 |
導 体 | 高弾性 TPE絶縁体 |
滑性耐油耐 熱難燃柔軟性 ビニルシース |
概算質量 (kg/km) |
電気特性 | 許容電流 （A） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （本/mm） |
外径 （mm） |
厚さ （mm） |
外径 （mm） |
厚さ （mm） |
外径 約.(mm） |
導体抵抗 （Ω/km20℃） |
絶縁抵抗 （MΩkm20℃） |
耐電圧 （V/1min.） |
|||
| 1P | 24（0.204mm2） | 41/0.08 | 0.59 | 0.2 | 0.99 | 0.9 | 3.9 | 18 | 91.1 | 100 | 2000 | 5.3 |
| 3C | 4.0 | 22 | 89.3 | 4.4 | ||||||||
| 2P | 4.9 | 29 | 91.1 | 4.2 | ||||||||
| 3P | 5.5 | 37 | 3.6 | |||||||||
| 4P | 6.0 | 45 | 3.2 | |||||||||
| 5P | 6.4 | 55 | 3.0 | |||||||||
| 7P | 7.5 | 70 | 2.7 | |||||||||
| 8P | 8.0 | 75 | 2.6 | |||||||||
| 10P | 1.1 | 9.4 | 105 | 2.5 | ||||||||
| 12P | 10.5 | 125 | 2.4 | |||||||||
| 1P | 22（0.324mm2） | 65/0.08 | 0.75 | 0.2 | 1.15 | 0.9 | 4.2 | 22 | 57.6 | 100 | 2000 | 6.9 |
| 3C | 4.4 | 28 | 56.5 | 5.8 | ||||||||
| 2P | 5.4 | 38 | 57.6 | 5.5 | ||||||||
| 3P | 6.1 | 48 | 4.8 | |||||||||
| 4P | 6.6 | 55 | 4.3 | |||||||||
| 5P | 7.2 | 70 | 4.0 | |||||||||
| 7P | 1.1 | 8.8 | 100 | 3.6 | ||||||||
| 8P | 9.4 | 110 | 3.5 | |||||||||
| 10P | 10.6 | 140 | 3.3 | |||||||||
| 12P | 1.2 | 12.0 | 155 | 3.2 | ||||||||
| 1P | 20（0.518mm2） | 108/0.08 | 0.96 | 0.2 | 1.36 | 0.9 | 4.6 | 29 | 35.7 | 100 | 2000 | 9.2 |
| 3C | 4.8 | 35 | 35.0 | 7.8 | ||||||||
| 2P | 6.1 | 50 | 35.7 | 7.4 | ||||||||
| 3P | 6.9 | 65 | 6.4 | |||||||||
| 4P | 7.5 | 80 | 5.8 | |||||||||
| 5P | 1.1 | 8.5 | 105 | 5.4 | ||||||||
| 7P | 9.9 | 140 | 4.9 | |||||||||
| 8P | 10.7 | 160 | 4.7 | |||||||||
| 10P | 1.2 | 12.3 | 205 | 4.4 | ||||||||
| 12P | 1.3 | 13.9 | 250 | 4.2 | ||||||||
| 2C | 18（0.823mm2） | 168/0.08 | 1.31 | 0.3 | 1.91 | 0.9 | 5.7 | 44 | 22.3 | 100 | 2000 | 12 |
| 3C | 6.0 | 55 | 12 | |||||||||
| 4C | 6.5 | 65 | 11 | |||||||||
| 7C | 1.1 | 8.6 | 115 | 8.8 | ||||||||
| 9C | 9.8 | 150 | 8.1 | |||||||||
| 11C | 1.2 | 11.2 | 185 | 7.6 | ||||||||
| 13C | 12.4 | 225 | 7.3 | |||||||||
| 3C | 16（1.30mm2） | 266/0.08 | 1.64 | 0.3 | 2.24 | 0.9 | 6.7 | 75 | 13.9 | 100 | 2000 | 17 |
| 4C | 7.3 | 95 | 14 | |||||||||
| 7C | 1.1 | 9.7 | 160 | 11 | ||||||||
| 3C | 14（2.08mm2） | 420/0.08 | 2.07 | 0.35 | 2.77 | 0.9 | 7.9 | 105 | 8.77 | 100 | 2000 | 23 |
| 4C | 1.1 | 9.0 | 140 | 20 | ||||||||
※18AWG以上、3C以上は同サイズの[Y/G]アース線を含みます。 (例）3CX18AWG：2X18AWG+1X18AWG(アース）
※上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合しています。
許容電流
許容電流は空中1条布設、周囲温度30℃での値です。
4心にアース線が入る場合、アース線を除いた3心（通電心数）で算出しております｡
周囲温度によって下記の補正係数を乗じて下さい｡
電流減少係数（周囲温度の場合）
| 周囲温度 ℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.93 | 0.86 | 0.77 | 0.68 | 0.58 | 0.45 | 0.26 |
移動特性
| 注）1 曲 げ |
屈 曲 | U字型折り返し | 90° 折り曲げ | 捻 回 | 注）2 移動曲げ |
|
|---|---|---|---|---|---|---|
| 直 線 | 曲 げ | |||||
| A | A | S | A | S | A | C |
試験回数
- S=2000万回以上
- A=1000万回以上
- B=500万回以上
- C=300万回以上
- D=100万回以上
- E=50万回以上
注）1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなります。
注）2 ケーブル外径 20mm以下の場合。
耐油性
| 絶縁油 | 潤滑油 | 切削油Ⅰ | 切削油Ⅱ | 作動油 | グリース |
|---|---|---|---|---|---|
| A | A | B | B | B | B |
- A ： 実用上全く問題がない。
- B ： 劣化もわずかで実用上ほとんど問題がない。
- C ： ある程度劣化し、使用できない場合がある。
