太陽ケーブルテック

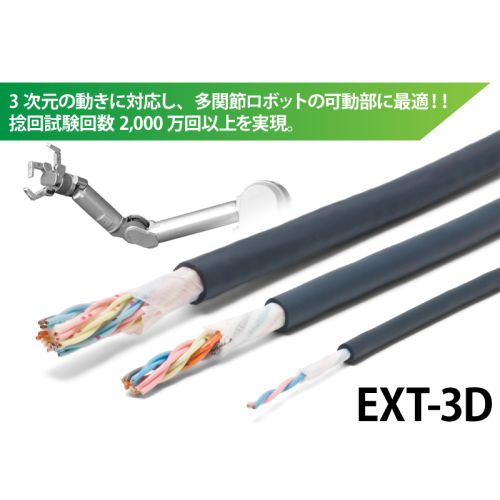

EXT-3D/CL3X/2517 300V LF AWG24 捻りに強い!軽量・細径ロボットケーブル

¥347 (税込)

3次元の動きに対応し、多関節ロボットの可動部に最適、捻回試験回数2,000万回以上を実現。軽量・細径ロボットケーブル、UL規格など取得済みで難燃性にも優れております。移動特性、耐油性にも良好。

※このページは切り売り商品です。
100m巻から切断します(条長:100m束巻)

その他、耐屈曲ケーブル・ロボットケーブルはこちら

お取り寄せ【標準2~3営業日】 ※状況により都度連絡

商品詳細

概要

特徴

  • UL、cUL共用ロボットケーブル。(カテゴリー : AVLV2、AVLV8、QPTZ)
  • UL VW-1、cUL FT1の難燃対応。
  • 絶縁体に高弾性TPE樹脂、シースに滑性耐油耐熱難燃柔軟性ビニル材料を使用。
  • リスティングの一つであるCL3Xを取得しておりNFPA70,79に対応。

構造図



表面印字

対象規格

認 証 EXT-3D LF
UL CL3X UL AWM cUL AWM
適合規格 UL13 UL758 CSA C22.2 No.210
形式記号 CL3X UL STYLE 2517 CSA AWM ⅡA/B
定格電圧 300V 300V 300V
定格温度 105℃ 105℃ 105℃
導  体 UL13 UL758 CSA C22.2 No.210
難 燃 性 VW-1 VW-1 FT1

識別

24~20AWG



※1Pは空×桃(ドットなし)

※3Cは空×桃×草(ドットなし)

〇内数字は識別表対番を示す ※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm 画像

18~14AWG



7心以上はナンバリング識別

※Y/G線は緑地に黄色の3本埋込色帯(30%~50%)となります。
○内数字は空色絶縁体上の黒色ナンバリングを示す。

構造表

線心数
対数
導 体 高弾性
TPE絶縁体
滑性耐油耐
熱難燃柔軟性
ビニルシース
概算質量
(kg/km)
電気特性 許容電流
(A)
サイズ
(AWG)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
約.(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
1P 24(0.204mm2) 41/0.08 0.59 0.2 0.99 0.9 3.9 18 91.1 100 2000 5.3
3C 4.0 22 89.3 4.4
2P 4.9 29 91.1 4.2
3P 5.5 37 3.6
4P 6.0 45 3.2
5P 6.4 55 3.0
7P 7.5 70 2.7
8P 8.0 75 2.6
10P 1.1 9.4 105 2.5
12P 10.5 125 2.4
1P 22(0.324mm2) 65/0.08 0.75 0.2 1.15 0.9 4.2 22 57.6 100 2000 6.9
3C 4.4 28 56.5 5.8
2P 5.4 38 57.6 5.5
3P 6.1 48 4.8
4P 6.6 55 4.3
5P 7.2 70 4.0
7P 1.1 8.8 100 3.6
8P 9.4 110 3.5
10P 10.6 140 3.3
12P 1.2 12.0 155 3.2
1P 20(0.518mm2) 108/0.08 0.96 0.2 1.36 0.9 4.6 29 35.7 100 2000 9.2
3C 4.8 35 35.0 7.8
2P 6.1 50 35.7 7.4
3P 6.9 65 6.4
4P 7.5 80 5.8
5P 1.1 8.5 105 5.4
7P 9.9 140 4.9
8P 10.7 160 4.7
10P 1.2 12.3 205 4.4
12P 1.3 13.9 250 4.2
2C 18(0.823mm2) 168/0.08 1.31 0.3 1.91 0.9 5.7 44 22.3 100 2000 12
3C 6.0 55 12
4C 6.5 65 11
7C 1.1 8.6 115 8.8
9C 9.8 150 8.1
11C 1.2 11.2 185 7.6
13C 12.4 225 7.3
3C 16(1.30mm2) 266/0.08 1.64 0.3 2.24 0.9 6.7 75 13.9 100 2000 17
4C 7.3 95 14
7C 1.1 9.7 160 11
3C 14(2.08mm2) 420/0.08 2.07 0.35 2.77 0.9 7.9 105 8.77 100 2000 23
4C 1.1 9.0 140 20

※18AWG以上、3C以上は同サイズの[Y/G]アース線を含みます。 (例)3CX18AWG:2X18AWG+1X18AWG(アース)

※上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合しています。

許容電流

許容電流は空中1条布設、周囲温度30℃での値です。

4心にアース線が入る場合、アース線を除いた3心(通電心数)で算出しております。

周囲温度によって下記の補正係数を乗じて下さい。

電流減少係数(周囲温度の場合)

周囲温度 ℃) 30 40 50 60 70 80 90 100
電流減少係数 1.00 0.93 0.86 0.77 0.68 0.58 0.45 0.26

移動特性

注)1
曲 げ
屈 曲 U字型折り返し 90° 折り曲げ 捻 回 注)2
移動曲げ
直 線 曲 げ
A A S A S A C

試験回数

  • S=2000万回以上
  • A=1000万回以上
  • B=500万回以上
  • C=300万回以上
  • D=100万回以上
  • E=50万回以上

注)1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなります。

注)2 ケーブル外径 20mm以下の場合。

耐油性

絶縁油 潤滑油 切削油Ⅰ 切削油Ⅱ 作動油 グリース
A A B B B B
  • A : 実用上全く問題がない。
  • B : 劣化もわずかで実用上ほとんど問題がない。
  • C : ある程度劣化し、使用できない場合がある。
