富士電線工業

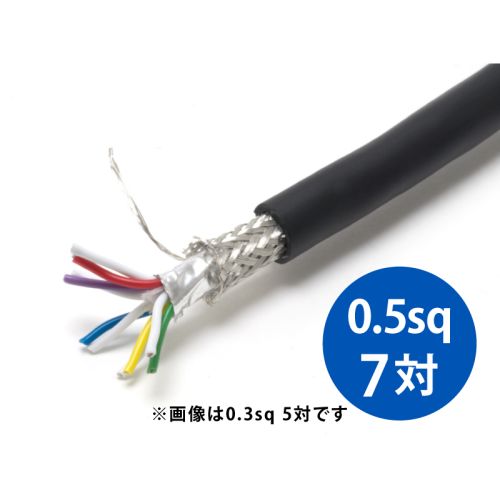

FKEV-SB 0.5sq× 7対・14芯
¥11,550 (税込)
耐ノイズ性に優れた弱電計装用ツイストペアケーブル「FKEV-SB」です。
計測機器、通信機器等の機器間相互の接続、および電気機器の内部配線に使用されます。
耐油・耐熱・難燃・耐ノイズ性に優れ、非移行性のため機器への色移りの心配もありません。
2対以上の物は、RS422・RS485に使用できます。
お取り寄せ【標準1~2営業日】 ※状況により都度連絡
商品詳細
概要
![](https://shop.oyaide.com/media/wysiwyg/fkev_550.jpg)
FKEV-SBシリーズ
- FKEV-SB(対より)計装用ケーブル
- 用途:端末機器、計測機器、OA機器、通信機器、産業ロボットその他電子・電気機器、機器間相互の接続。
- 特長:耐油・耐熱・難燃・非移行・耐ノイズ・作業性に優れています。
- 60V以下の小勢力回路
- シースカラー:黒
ケーブル構造
対数(P) | 導 体 | 絶縁体 標準厚さ (mm) |
シース 標準厚さ (mm) |
仕上外径 (約mm) |
曲げ半径(mm以上) | ||
---|---|---|---|---|---|---|---|
公称断面積 (mm2) |
構成 (本/mm) |
外径 (mm) |
|||||
1(2芯) | 0.5 | 20/0.18 | 0.95 | 0.4 | 1.0 | 6.0 | 60 |
2(4芯) | 1.0 | 8.5 | 85 | ||||
3(6芯) | 1.1 | 9.5 | 95 | ||||
4(8芯) | 1.1 | 10.5 | 105 | ||||
5(10芯) | 1.2 | 11.5 | 115 | ||||
7(14芯) | 1.2 | 12.5 | 125 | ||||
10(20芯) | 1.3 | 14.5 | 145 | ||||
15(30芯) | 1.3 | 16.5 | 165 | ||||
20(40芯) | 1.4 | 18.5 | 185 |
ケーブル特性
導体抵抗(Ω・km) | 64.4以下 | ||
---|---|---|---|
絶縁抵抗(MΩ/km) | 10000 | ||
試験電圧(AC V/分)静電容積(nF/m) | 1000 | ||
引張試験 | 絶縁体 | 引張強さ | 10MPa(1.02kgf/m㎡)以上 |
伸び | 350%以上 | ||
シース | 引張強さ | 10MPa(1.02kgf/m㎡)以上 | |
伸び | 120%以上 | ||
耐加熱性 | 絶縁体 | 引張強さ | 加熱前の値の80%以上 |
伸び | 加熱前の値の65%以上 | ||
シース | 引張強さ | 加熱前の値の90%以上 | |
伸び | 加熱前の値の80%以上 | ||
耐油性 | シース | 引張強さ | 浸油前の値の80%以上 |
伸び | 浸油前の値の60%以上 | ||
耐巻付加熱性 | 表面にひび、割れを生じないこと | ||
耐低温巻付性 | 表面にひび、割れを生じないこと | ||
耐加熱変形性 | 絶縁体 | 厚さ減少率10%以下 | |
シース | 厚さ減少率30%以下 | ||
耐寒性 | 試験方が破壊しないこと | ||
難燃性 | 30秒以内に自然に消えること | ||
使用温度(℃) | 最高 | 75 | |
最低温度 | 固定 | -25 | |
移動 | -15 |
