富士電線工業

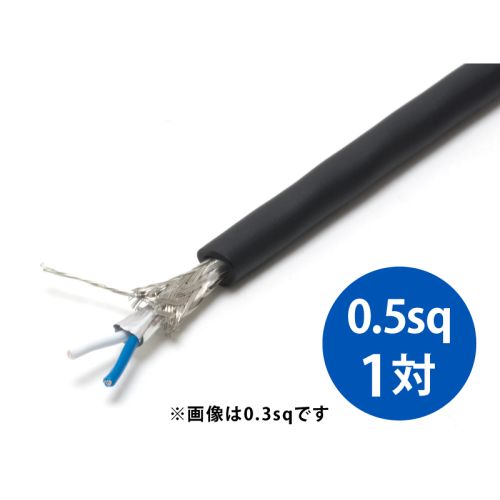

FKEV-SB 0.5sq× 1対・2芯

¥3,520 (税込)

耐ノイズ性に優れた弱電計装用ツイストペアケーブル「FKEV-SB」です。

計測機器、通信機器等の機器間相互の接続、および電気機器の内部配線に使用されます。
耐油・耐熱・難燃・耐ノイズ性に優れ、非移行性のため機器への色移りの心配もありません。
2対以上の物は、RS422・RS485に使用できます。



お取り寄せ【標準1~2営業日】 ※状況により都度連絡

商品詳細

概要

FKEV-SBシリーズ

  • FKEV-SB(対より)計装用ケーブル
  • 用途:端末機器、計測機器、OA機器、通信機器、産業ロボットその他電子・電気機器、機器間相互の接続。
  • 特長:耐油・耐熱・難燃・非移行・耐ノイズ・作業性に優れています。
  • 60V以下の小勢力回路
  • シースカラー:黒

ケーブル構造

対数(P) 導      体 絶縁体
標準厚さ
(mm)
シース
標準厚さ
(mm)
仕上外径
(約mm)
曲げ半径(mm以上)
公称断面積
(mm2)
構成
(本/mm)
外径
(mm)
1(2芯) 0.5 20/0.18 0.95 0.4 1.0 6.0 60
2(4芯) 1.0 8.5 85
3(6芯) 1.1 9.5 95
4(8芯) 1.1 10.5 105
5(10芯) 1.2 11.5 115
7(14芯) 1.2 12.5 125
10(20芯) 1.3 14.5 145
15(30芯) 1.3 16.5 165
20(40芯) 1.4 18.5 185

ケーブル特性

導体抵抗(Ω・km) 64.4以下
絶縁抵抗(MΩ/km) 10000
試験電圧(AC V/分)静電容積(nF/m) 1000
引張試験 絶縁体 引張強さ 10MPa(1.02kgf/m㎡)以上
伸び 350%以上
シース 引張強さ 10MPa(1.02kgf/m㎡)以上
伸び 120%以上
耐加熱性 絶縁体 引張強さ 加熱前の値の80%以上
伸び 加熱前の値の65%以上
シース 引張強さ 加熱前の値の90%以上
伸び 加熱前の値の80%以上
耐油性 シース 引張強さ 浸油前の値の80%以上
伸び 浸油前の値の60%以上
耐巻付加熱性 表面にひび、割れを生じないこと
耐低温巻付性 表面にひび、割れを生じないこと
耐加熱変形性 絶縁体 厚さ減少率10%以下
シース 厚さ減少率30%以下
耐寒性 試験方が破壊しないこと
難燃性 30秒以内に自然に消えること
使用温度(℃) 最高 75
最低温度 固定 -25
移動 -15
