富士電線工業

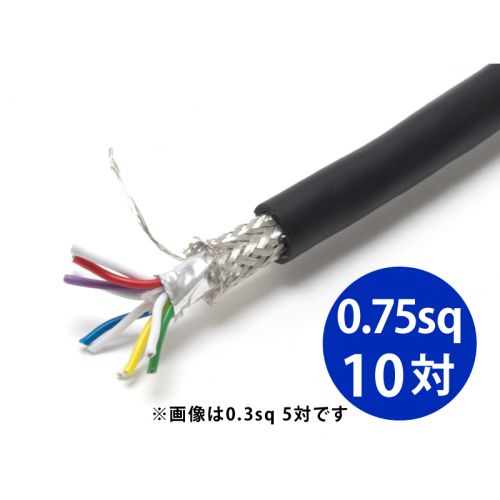

FKEV-SB 0.75sq×10対･20芯
￥19,580 （税込）
耐ノイズ性に優れた弱電計装用ツイストペアケーブル「FKEV-SB」です。
計測機器、通信機器等の機器間相互の接続、および電気機器の内部配線に使用されます。
耐油・耐熱・難燃・耐ノイズ性に優れ、非移行性のため機器への色移りの心配もありません。
2対以上の物は、RS422・RS485に使用できます。
お取り寄せ【標準1~2営業日】 ※状況により都度連絡
関連する商品
商品詳細
概要
FKEV-SBシリーズ
- FKEV-SB(対より)計装用ケーブル
- 用途：端末機器、計測機器、OA機器、通信機器、産業ロボットその他電子・電気機器、機器間相互の接続。
- 特長：耐油・耐熱・難燃・非移行・耐ノイズ・作業性に優れています。
- 60V以下の小勢力回路
- シースカラー：黒
ケーブル構造
| 対数（P） | 導 体 | 絶縁体 標準厚さ （ｍｍ） |
シース 標準厚さ （ｍｍ） |
仕上外径 （約ｍｍ） |
曲げ半径（mm以上) | ||
|---|---|---|---|---|---|---|---|
| 公称断面積 （ｍｍ2） |
構成 （本／ｍｍ） |
外径 （ｍｍ） |
|||||
| 1(2芯) | 0.75 | 30/0.18 | 1.1 | 0.5 | 1.0 | 7.0 | 70 |
| 2(4芯) | 1.1 | 9.5 | 95 | ||||
| 3(6芯) | 1.2 | 11.0 | 110 | ||||
| 4(8芯) | 1.2 | 12.0 | 120 | ||||
| 5(10芯) | 1.2 | 12.5 | 125 | ||||
| 7(14芯) | 1.3 | 15.0 | 150 | ||||
| 10(20芯） | 1.3 | 16.0 | 160 | ||||
| 15(30芯) | 1.5 | 20.0 | 200 | ||||
| 20(40芯) | 1.6 | 22.5 | 225 | ||||
ケーブル特性
| 導体抵抗(Ω･km) | 64.4以下 | ||
|---|---|---|---|
| 絶縁抵抗(MΩ/km) | 10000 | ||
| 試験電圧(AC V/分)静電容積(nF/m) | 1000 | ||
| 引張試験 | 絶縁体 | 引張強さ | 10MPa(1.02kgf/m㎡)以上 |
| 伸び | 350%以上 | ||
| シース | 引張強さ | 10MPa(1.02kgf/m㎡)以上 | |
| 伸び | 120%以上 | ||
| 耐加熱性 | 絶縁体 | 引張強さ | 加熱前の値の80%以上 |
| 伸び | 加熱前の値の65%以上 | ||
| シース | 引張強さ | 加熱前の値の90%以上 | |
| 伸び | 加熱前の値の80%以上 | ||
| 耐油性 | シース | 引張強さ | 浸油前の値の80%以上 |
| 伸び | 浸油前の値の60%以上 | ||
| 耐巻付加熱性 | 表面にひび､割れを生じないこと | ||
| 耐低温巻付性 | 表面にひび､割れを生じないこと | ||
| 耐加熱変形性 | 絶縁体 | 厚さ減少率10%以下 | |
| シース | 厚さ減少率30%以下 | ||
| 耐寒性 | 試験方が破壊しないこと | ||
| 難燃性 | 30秒以内に自然に消えること | ||
| 使用温度（℃） | 最高 | 75 | |
| 最低温度 | 固定 | -25 | |
| 移動 | -15 | ||
