富士電線工業

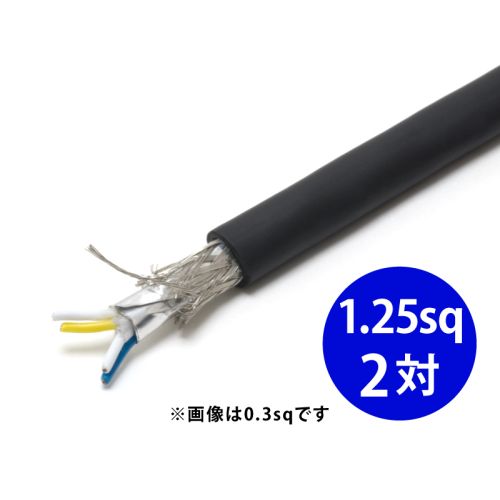

FKEV-SB 1.25sq× 2対・4芯

¥8,580 (税込)

耐ノイズ性に優れた弱電計装用ツイストペアケーブル「FKEV-SB」です。

計測機器、通信機器等の機器間相互の接続、および電気機器の内部配線に使用されます。
耐油・耐熱・難燃・耐ノイズ性に優れ、非移行性のため機器への色移りの心配もありません。
2対以上の物は、RS422・RS485に使用できます。



お取り寄せ【標準1~2営業日】 ※状況により都度連絡

商品詳細

概要

FKEV-SBシリーズ

  • FKEV-SB(対より)計装用ケーブル
  • 用途:端末機器、計測機器、OA機器、通信機器、産業ロボットその他電子・電気機器、機器間相互の接続。
  • 特長:耐油・耐熱・難燃・非移行・耐ノイズ・作業性に優れています。
  • 60V以下の小勢力回路
  • シースカラー:黒

ケーブル構造

対数(P) 導      体 絶縁体
標準厚さ
(mm)
シース
標準厚さ
(mm)
仕上外径
(約mm)
曲げ半径(mm以上)
公称断面積
(mm2)
構成
(本/mm)
外径
(mm)
1(2芯) 1.25 7/0.45 1.35 0.6 1.0 7.5 75
2(4芯) 1.1 11.0 110
3(6芯) 1.2 12.5 125
4(8芯) 1.3 14.5 145
5(10芯) 1.3 15.0 150
7(14芯) 1.4 18.0 180
10(20芯) 1.5 20.0 200
15(30芯) 1.6 24.0 240
20(40芯) 1.7 27.0 270

ケーブル特性

導体抵抗(Ω・km) 64.4以下
絶縁抵抗(MΩ/km) 10000
試験電圧(AC V/分)静電容積(nF/m) 1000
引張試験 絶縁体 引張強さ 10MPa(1.02kgf/m㎡)以上
伸び 350%以上
シース 引張強さ 10MPa(1.02kgf/m㎡)以上
伸び 120%以上
耐加熱性 絶縁体 引張強さ 加熱前の値の80%以上
伸び 加熱前の値の65%以上
シース 引張強さ 加熱前の値の90%以上
伸び 加熱前の値の80%以上
耐油性 シース 引張強さ 浸油前の値の80%以上
伸び 浸油前の値の60%以上
耐巻付加熱性 表面にひび、割れを生じないこと
耐低温巻付性 表面にひび、割れを生じないこと
耐加熱変形性 絶縁体 厚さ減少率10%以下
シース 厚さ減少率30%以下
耐寒性 試験方が破壊しないこと
難燃性 30秒以内に自然に消えること
使用温度(℃) 最高 75
最低温度 固定 -25
移動 -15
