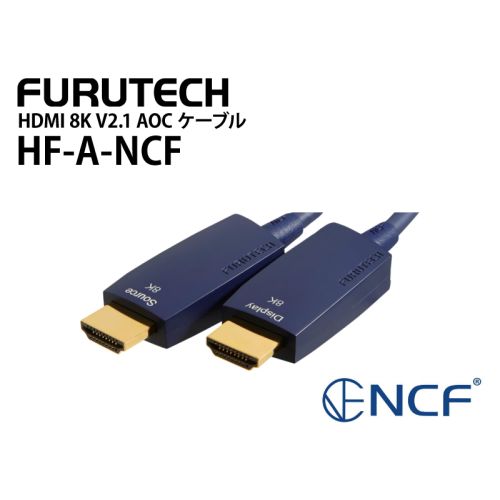

HF-A-NCF　HDMI 8K V2.1 AOCケーブル

ノイズに強い

プラグ内部には特殊光電変換 チップを内蔵し、信号バランスを整えるとともに信号 を 増幅 する 光伝送技術を用いた光 HDMI ケーブルです。 ノイズの 影響を受けにくく、長距離でも信号の減衰がない光信号は、8Kコンテンツなど大容量化する信号も安定して送ることができます。 電源不要のプラグアンドプレイで、すぐに使用可能です 。

HF-A-NCF 光ファイバーの特長





ケーブルの4本のグラスファイバーはOM3レーザー最適化グレードを採用 。OM1およびOM2と比較して、OM3は高速な伝送速度と広い帯域幅のため、最適化マルチモードファイバー設置が難しい環境や、複雑な配管などの中でも容易に使用することができます。

※OM3の最大曲げ径は20mmになります。

※「OM」は光マルチモードの略称で、光モードは、ファイバレベルを示すマルチモードファイバの標準です。

※加工が難しい HF A NCF AOC ケーブル 光フ ァイバーとα 導体のハイブリッドケーブル は 、 ISO 7 ( クラス 10,000) ダストフリー専用工場において、ミクロ単位の精密さで生産されています。





アルミ合金プラグ + 厚肉金メッキコネクタ

プラグ部のカバーには質感の高い亜鉛調合のアルミ合金を採用し振動による影響を抑えます。

HDMI A タイプ端子の金属部はα処理により導電性が向上し、信号伝送ロスが極めて少なく安定性も大幅にアップしました。

接点部は弱磁気性の厚肉金メッキ処理を施し更に画質の向上と長期的な信頼性を確保します。

静電気と電磁波防止二重アルミ箔シールド クロストーク

クロストークやノイズに対してより厳しい仕様を規定しています。そのため、各撚り対線にそれぞれ静電気と電磁波防止のアルミ箔 シールド 施しました。

耐引張

ケブラー合成繊維（Kevlar Synthetic Fiber）採用 。 引張抵抗を高めるため、ケーブル内部にケブラー合成繊維線を加えました 。

制振 シース

シースには UL/CL3の耐燃性テストをクリア、またRoHS 指令適合の振動の影響を軽減させる特殊な柔軟性PVCを採用。 内部の共振を防止し、高性能な制振効果を発揮します。

軽量化

ケーブルの太さは、直径約4.7mmと従来の一般的なHDMIケーブルと比べ 細く、軽量化を実現しました。

ケーブル構造・素材

導体αアルファ導体はαプロセス処理（-196℃での超低温処理＆特殊電磁界処理）を行ったものです。

絶縁 : 特殊な高密度ポリエチレン24AWG α ( μ OFC 導体、光ファイバーの絶縁は特殊な LSZH、他のα ( μ OFC 導体 の絶縁は特殊な発泡 ポリエチレン SKIN

シールド1：導電性アルミ箔シールド静電気と電磁波防止

シールド2：導電性アルミ箔 シールド EMI,FFI,RF防止

シース：RoHS指令適合の特殊な柔軟性 UL/ CL3 PVC

HDMI 8K V2.1 認証ラベル： 超高速 Ultra High Speed HDMI ™C able,(5m,7.5m,10m,15m,20m のみ）

※1.5mと3.0mのケーブル性能はフルテック社検証によるものです。
※5.0M/7.5M/10M/15M/20M はATC 8K V2.1承認テストに合格し認可を得ています。
※主要金属パーツにはFURUTECH α（ Alpha ）プロセス処理 196 ℃での超低温処理＆特殊電磁界処理）を施しています。
※NCF およびロゴは、日本国およびその他の国におけるフルテック株式会社の登録商標または商標です。

アクティブ タイプケーブルの接続時の注意事項

アクティブタイプの HDMI ケーブルは信号の流れる方向が決まっています。この方向を誤って接続 すると映像出力ができないので、コネクタに書かれている表記（「 D i splay 」「 Source 」など）を確認してから、接続してください。
