理研電線

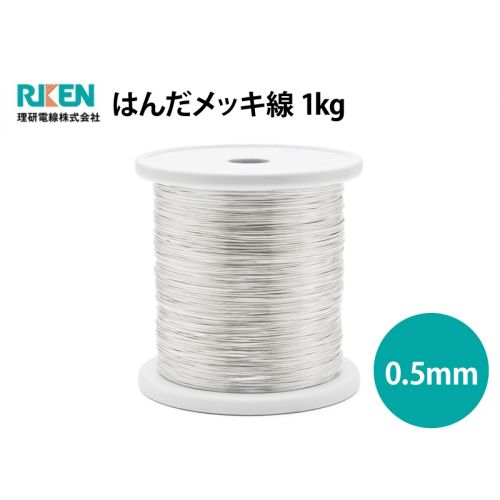

はんだメッキ線 0.5mm 1kg

¥4,070 (税込)

理研電線のはんだメッキ線です。 ハンダでメッキをしている為、作業効率アップ! 基盤の配線など容易になります。

その他各種マグネットワイヤーはこちら

在庫あり

商品詳細

概要

ブログタイトル【見た目そっくりですが別物です!ハンダメッキ線売ってます!】

自動車の排ガス中に含まれるSoxやNox、産業廃棄物中に含まれる鉛などの影響により、地球の温暖化をはじめとする環境破壊が深刻な社会問題となっております。

そんな中、地球環境保全に対する企業の社会的責務というものも重要な課題となっておりますが、当社でも、環境に優しい製品をいち早く開発し、はんだメッキ線の鉛フリー化を実現しました。

製品の特長

  • 電気メッキとほぼ同等な偏肉のない均一なメッキを実現
  • ハンダメッキ表面も平滑で安定しているため、常態におけるハンダ濡れ性はもちろんのこと、加熱処理後のハンダ濡れ性にも優れています。
  • 特殊溶融ハンダメッキ技術により、優れた耐熱・耐湿熱性を実現
  • 溶融メッキであるため、ハンダメッキと銅の界面は金属結合による合金層を形成し、優れた密着性を有しているため、メッキ割れがありません
  • 電気メッキと比べて、ウィスカーの原因となる残留応力が残りにくいため、耐ウィスカー性が優れています

加熱処理後のはんだぬれ性

耐熱・耐湿熱性

製法加熱処理条件
溶融メッキ 170°C×2時間 170°C×4時間
変色なし 変色なし

ハンダメッキ線のポイント

  1. ハンダのメッキ厚が厚いため、ハンダを確実に早く接着することが可能
  2. 腐食、経年変化が少なく、長期間経過後もハンダ付け性が良好
  3. ハンダは鉛フリー
  4. 比較的初心者でも、簡単・安全にハンダ付け可能です

用途

  • アルミ電解コンデンサ
  • フィルムコンデンサ
  • セラミックコンデンサ
  • 各種抵抗器・各種センサ

はんだメッキ線の仕様

メッキ組成 wt%RoHS指令
錫(Sn)銅(Cu)
98.0±1.5 2.0±1.5 適合
公称サイズ仕上外径(mm)メッキ厚
(μm)
引張強さ(MPa)伸び(%)繰返曲げ
回数
線径許容差軟銅線軟銅線
0.3 0.30 +0.02
/-0.01
3~8 196~314 15 以上 2 以上
0.4 0.40 4~10 196~275
0.45 0.45
★0.5 0.50 6~12
0.56 0.56
0.58 0.58
★0.6 0.60
0.65 0.65
0.7 0.70
★0.8 0.80
★1.0 1.00 6 以上
1.2 1.20

★は弊社在庫品です。
