タツタ電線

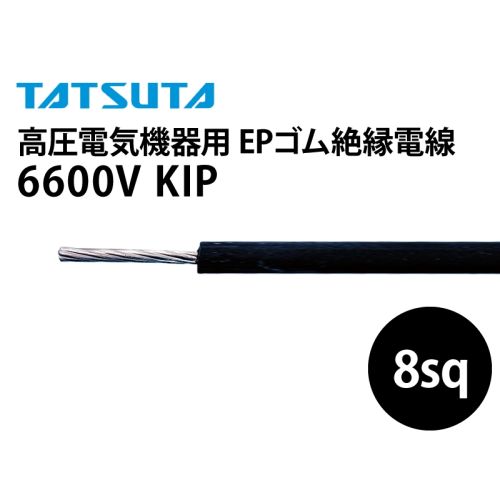

6600V KIP 8sq EPゴム絶縁電線
￥759 （税込）
6600Vキュービクル式受電施設内や高圧盤内配線、高圧電気機器内配線など使われる、屋内用の高圧絶縁電線です。
第一種電気工事士の技能試験に使われていますので、受験予定の方はぜひ！！
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
関連する商品
商品詳細
概要
電線第一種電気工事士技能試験では単相変圧器、三相変圧器、高圧遮断器、電流計切換開閉器の接続実技試験に使用されています。
- すずメッキ軟動線をエチレンプロピレンゴム(EPゴム)で覆った高圧用電線です。
- 可とう性、耐熱性（80℃）、耐トラッキング性が優れています。
- キュービクル式受変電設備の配電盤内配線として使用されています。
- 適応規格 JIS C 3611 定格電圧6600V
6600V EPゴム絶縁電線 KIP の構造
6600V EPゴム絶縁電線 KIP 8sqの仕様
| 導体 | サイズ | 8sq |
|---|---|---|
| 構成 | 7/1.2mm | |
| 外径 | 3.6mm | |
| 絶縁体 | 厚さ | 4mm |
| 外径 | 12mm | |
| 概算質量(kg/km) | 215 | |
| 電気特性 | 導体抵抗 (Ω/km20℃) |
2.41以下 |
| 絶縁抵抗 (MΩkm20℃) |
100以上 | |
| 耐電圧 (V/1min.) |
18 | |
| 許容電量 | 71A | |
| シースカラー | 黒 | |
