古河電工

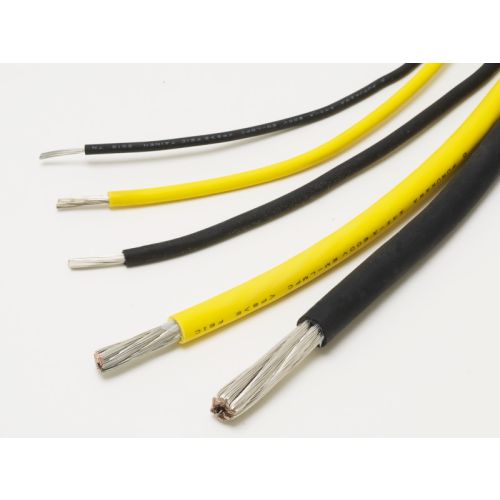

600V EM-LMFC150sq 盤内配線
￥7,216 （税込）
IV電線のサイズダウンが可能。 IVやKIVよりも許容電流が大きく、1サイズダウン化可能となり、コストダウンが図れるほか、盤の軽量化コンパクト化に貢献できます。
※この商品は、10m以上1m単位の販売となります。〈MOQ/SPQ：10m/1m〉
※この商品は、総重量が25kgを超える際はメーカーから直接お送り致します。そのためお支払いで代金引換はご利用頂けませんので予めご了承ください。
※この商品は、現在メーカー在庫状況不安定のため、納期については受注後確認・別途回答となります。
お取り寄せ【標準2~3営業日】 ※状況により都度連絡
商品詳細
概要
ブログタイトル【IVやKIVのサイズダウンを可能にする。EM-LMFC】
- 省スペース：電線サイズが可能になり、省スペースが図れます。
- 耐熱性：60A通電による変形、融着、インシュロックの食い込みはありません。
- 柔軟性：エコ化による柔軟性の低下が無く配線が容易
特徴
- ノンハロゲン：ハロゲン(フッ素、塩素、臭素、ヨウ素、アスタチン)を含まない材料で構成しているため、燃焼時にハロゲンガス等の環境負荷物質を含みません。
- RoHS指令対応：電気電子機器への特定物質の含有を規制する欧州RoHS指令に規定されている規制物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE)を含んでません。
- 難燃性：難燃・可とう性架橋ポリエチレンは着火しにくく、自己消化性で「クロロプレンゴム」や「ビニル」よりも難燃性に優れております。 JIS60度傾斜燃焼試験（JIS C 3005 4.26難燃b）傾斜試験）に合格します。
- 耐熱温度110℃：耐熱性に優れており、一般絶縁電線に比べ許容電流が大きくとれる為、サイズダウンが可能です。耐熱温度は110℃です。
- 柔軟性：EM-LMFCは従来のゴム系口出線と同程度の可とう性を有し柔軟性に優れている為、狭いスペースなど配線作業が容易です。 許容曲げ半径：4D以上（D:電線の仕上がり外径）
- 耐ワニス特性：EM-LMFCはモーターなどのワニスによる絶縁処理作業に対してもおかされることなく高温短時間のワニス乾燥処理にも耐えられます。
- 適応法規：「電気用品安全法」「電気設備技術基準」に適合してます。
用途
- 各種受配電盤の内部配線
- 発電機内部配線
- ゴルフカート内部配線・バッテリー
- 移動体基地局配線
- 各種モーター配線
- EV用急速充電器
IV電線のサイズダウンが可能
IV電線のサイズダウンが可能。 IVやKIVよりも許容電流が大きく、1サイズダウン化可能となり、コストダウンが図れるほか、 盤の軽量化コンパクト化に貢献できます。
許容電流比較
| 導体サイズ mm2(sq) |
許容電流 EM-LMFCの許容電流は導体最高温度110℃の値 を採用し、周辺温度40℃の条件に換算してます。 |
||
|---|---|---|---|
| EM-LMFC(A) | EM-IE/F(A) | IV(A) | |
| 2 | 41 | 29 | 22 |
| 3.5 | 56 | 39 | 30 |
| 5.5 | 75 | 51 | 40 |
| 8.0 | 93 | 65 | 49 |
| 14.0 | 134 | 94 | 71 |
| 22.0 | 175 | 123 | 93 |
| 38.0 | 247 | 173 | 132 |
| 60.0 | 331 | 232 | 177 |
| 100 | 455 | 319 | 243 |
| 150 | 604 | 424 | 322 |
| 200 | 717 | 503 | 382 |
| 250 | 850 | 596 | 453 |
| 325 | 994 | 697 | 530 |
各サイズ構成表
| 導体 | 架橋 ポリエチレン 絶縁体 厚さ ノンハロゲン 難燃・可とう性 |
仕上 外径 |
電気特性 | 概算質量 kg/km |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 公称 断面積 mm2 |
構成本 ／mm |
外径 |
最大 導体 抵抗 20℃Ω/km |
試験 電圧 V･1 分 |
最小 |
表面 漏れ 抵抗 MΩ |
|||
| 0.75 | 30/0.18 | 1.1 | 0.8 | 2.8 | 25.8 | 2200 | 80 | 300 | 14 |
| 1.25 | 50/0.18 | 1.5 | 0.8 | 3.2 | 15.5 | 2200 | 70 | 300 | 20 |
| 2 | 37/0.26 | 1.8 | 0.8 | 3.5 | 9.91 | 2200 | 60 | 300 | 27 |
| 3.5 | 45/0.32 | 2.5 | 0.8 | 4.2 | 5.38 | 2200 | 50 | 300 | 45 |
| 5.5 | 35/0.45 | 2.9 | 1.0 | 5.0 | 3.50 | 2200 | 50 | 200 | 65 |
| 8 | 50/0.45 | 3.5 | 1.0 | 5.6 | 2.45 | 2200 | 50 | 200 | 90 |
| 14 | 88/0.45 | 3.5 | 1.0 | 5.6 | 2.45 | 2200 | 50 | 200 | 145 |
| 22 | 7/20/0.45 | 6.4 | 1.2 | 8.9 | 0.892 | 2200 | 40 | 100 | 235 |
| 30 | 7/27/0.45 | 7.4 | 1.2 | 9.9 | 0.661 | 2200 | 40 | 100 | 310 |
| 38 | 7/34/0.45 | 9.6 | 1.5 | 10.9 | 0.525 | 2200 | 40 | 100 | 380 |
| 50 | 19/16/0.45 | 9.6 | 1.5 | 12.7 | 0.411 | 2500 | 30 | 100 | 490 |
| 60 | 19/20/0.45 | 10.7 | 1.5 | 13.8 | 0.329 | 2500 | 30 | 100 | 600 |
| 80 | 19/27/0.45 | 12.4 | 1.5 | 15.5 | 0.243 | 2500 | 30 | 90 | 790 |
| 100 | 19/34/0.45 | 13.9 | 2.0 | 18.0 | 0.193 | 3000 | 30 | 80 | 1025 |
| 125 | 19/42/0.45 | 15.5 | 2.0 | 19.6 | 0.156 | 3000 | 20 | 70 | 1250 |
| 150 | 27/34/0.45 | 17.1 | 2.0 | 21.2 | 0.136 | 3000 | 20 | 60 | 1430 |
| 200 | 37/34/0.45 | 19.5 | 2.5 | 24.6 | 0.0993 | 3000 | 20 | 60 | 1970 |
| 250 | 37/42/0.45 | 21.6 | 2.5 | 26.7 | 0.0803 | 300 | 15 | 50 | 2400 |
| 325 | 37/55/0.45 | 24.7 | 2.5 | 29.8 | 0.0614 | 3500 | 15 | 50 | 3090 |
