古河電工

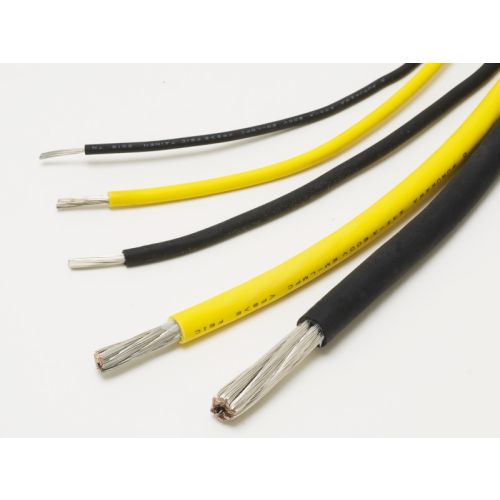

600V EM-LMFC 30.0sq　盤内配線

￥1,771 （税込）

IV電線のサイズダウンが可能。 IVやKIVよりも許容電流が大きく、1サイズダウン化可能となり、コストダウンが図れるほか、盤の軽量化コンパクト化に貢献できます。

※この商品は、10m以上1m単位の販売となります。〈MOQ/SPQ：10m/1m〉

※この商品は、総重量が25kgを超える際はメーカーから直接お送り致します。そのためお支払いで代金引換はご利用頂けませんので予めご了承ください。

※この商品は、現在メーカー在庫状況不安定のため、納期については受注後確認・別途回答となります。

お取り寄せ【標準2~3営業日】　※状況により都度連絡

商品詳細

ノンハロゲン：ハロゲン(フッ素、塩素、臭素、ヨウ素、アスタチン)を含まない材料で構成しているため、燃焼時にハロゲンガス等の環境負荷物質を含みません。
RoHS指令対応：電気電子機器への特定物質の含有を規制する欧州RoHS指令に規定されている規制物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE)を含んでません。
難燃性：難燃・可とう性架橋ポリエチレンは着火しにくく、自己消化性で「クロロプレンゴム」や「ビニル」よりも難燃性に優れております。 JIS60度傾斜燃焼試験（JIS C 3005 4.26難燃b）傾斜試験）に合格します。
耐熱温度110℃：耐熱性に優れており、一般絶縁電線に比べ許容電流が大きくとれる為、サイズダウンが可能です。耐熱温度は110℃です。
柔軟性：EM-LMFCは従来のゴム系口出線と同程度の可とう性を有し柔軟性に優れている為、狭いスペースなど配線作業が容易です。許容曲げ半径：4D以上（D:電線の仕上がり外径）
耐ワニス特性：EM-LMFCはモーターなどのワニスによる絶縁処理作業に対してもおかされることなく高温短時間のワニス乾燥処理にも耐えられます。
適応法規：「電気用品安全法」「電気設備技術基準」に適合してます。

導体サイズ mm2(sq)	許容電流 EM-LMFCの許容電流は導体最高温度110℃の値を採用し、周辺温度40℃の条件に換算してます。
導体サイズ mm2(sq)	EM-LMFC(A)	EM-IE/F(A)	IV(A)
2	41	29	22
3.5	56	39	30
5.5	75	51	40
8.0	93	65	49
14.0	134	94	71
22.0	175	123	93
38.0	247	173	132
60.0	331	232	177
100	455	319	243
150	604	424	322
200	717	503	382
250	850	596	453
325	994	697	530

導体			架橋ポリエチレン絶縁体厚さノンハロゲン難燃・可とう性	仕上外径	電気特性				概算質量 kg/km
公称断面積 mm2	構成本／mm	外径約mm	架橋ポリエチレン絶縁体厚さノンハロゲン難燃・可とう性	仕上外径	最大導体抵抗 20℃Ω/km	試験電圧 V･1 分	最小絶縁抵抗 MΩ･km	表面漏れ抵抗 MΩ	概算質量 kg/km
0.75	30/0.18	1.1	0.8	2.8	25.8	2200	80	300	14
1.25	50/0.18	1.5	0.8	3.2	15.5	2200	70	300	20
2	37/0.26	1.8	0.8	3.5	9.91	2200	60	300	27
3.5	45/0.32	2.5	0.8	4.2	5.38	2200	50	300	45
5.5	35/0.45	2.9	1.0	5.0	3.50	2200	50	200	65
8	50/0.45	3.5	1.0	5.6	2.45	2200	50	200	90
14	88/0.45	3.5	1.0	5.6	2.45	2200	50	200	145
22	7/20/0.45	6.4	1.2	8.9	0.892	2200	40	100	235
30	7/27/0.45	7.4	1.2	9.9	0.661	2200	40	100	310
38	7/34/0.45	9.6	1.5	10.9	0.525	2200	40	100	380
50	19/16/0.45	9.6	1.5	12.7	0.411	2500	30	100	490
60	19/20/0.45	10.7	1.5	13.8	0.329	2500	30	100	600
80	19/27/0.45	12.4	1.5	15.5	0.243	2500	30	90	790
100	19/34/0.45	13.9	2.0	18.0	0.193	3000	30	80	1025
125	19/42/0.45	15.5	2.0	19.6	0.156	3000	20	70	1250
150	27/34/0.45	17.1	2.0	21.2	0.136	3000	20	60	1430
200	37/34/0.45	19.5	2.5	24.6	0.0993	3000	20	60	1970
250	37/42/0.45	21.6	2.5	26.7	0.0803	300	15	50	2400
325	37/55/0.45	24.7	2.5	29.8	0.0614	3500	15	50	3090
