商品詳細
概要
ミキシング・コンソール、ラック盤、その他のスタジオ機器の高音質固定配線用に使われるコンソール用配線材です。耐久性を必要としない為、必要最小限の介在と経済性を両立し、尚且つ高音質化にも配慮されたプロ用ケーブルです。
2944はドレインワイヤーが付いており、コネクタの加工性を向上させます。このドレインワイヤーは導体部分と同一サイズの圧着端子で圧着できますので、圧着加工でも非常に容易に取り付けが可能です。
耐久性を必要としない分、外装シースが非常に薄く、外径も細く仕上がっています。フレキシブルさも持ち合わせている為、狭いボックスの内部も容易に取り回しができます。
●様々な使い方も！
ミニXLRや3.5mmステレオミニプラグ等を付けたラインケーブルにも！

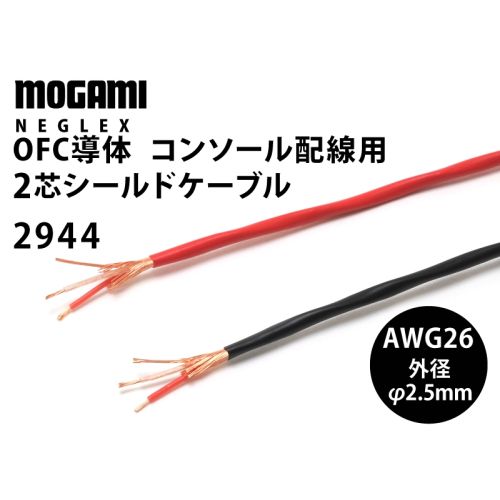

2944 2芯シールドケーブルの仕様
| 導体 | OFC（無酸素銅） |
|---|---|
| 線径 | 26AWG（0.15sq・30本/0.08mm）×2芯 |
| 絶縁体 | 架橋ポリエチレン（XLPE）絶縁外径φ1.0mm |
| ドレインワイヤー | 軟銅線（横巻シールド） 7本/0.18mmA |
| シールド | 軟銅線（横巻シールド） 60本/0.10mm |
| 外装シース | PVC |
| 外径 | Φ2.5mm |
| 重量 | 12.5g/m |
| 導体抵抗（20℃） | 中心導体 | 0.13Ω/m（0.04Ω/Ft） |
|---|---|---|
| シールド | 0.029Ω/m（0.009Ω/Ft） | |
| 静電容量（1kHz・20℃） | シールドと導体間 | 130pF/m（40pF/Ft） |
| 導体間 | 12pF/m（3.7pF/Ft） | |
| 導体間インダクタンス（1kHz・20℃） | 0.6μH/m（0.18μH/Ft） | |
| ハムノイズ | 20mV Max | |
| 電磁ノイズ | 0.01mV Max | |
