プロテリアル（旧・日立金属）

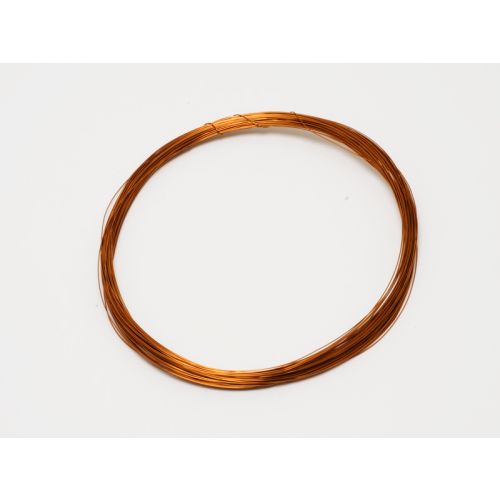

PEW 0.50mm 15m袋入(1種)

この商品の最初のレビューを書く

￥330 （税込）

ポリエステル銅線は、導体上にジカルボン酸と多価アルコールとの重縮合によって得られるポリエステル樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。

汎用モータ、携帯用発電機、トランス、ソレノイド、リレーコイルなどに使われます。

PEWの塗膜をはがす、デペントKX(剥離剤)ございます。

その他各種マグネットワイヤーはこちら。

在庫あり

この商品について問い合わせる

商品詳細

概要

ポリエステルエナメルワイヤー(PEW）

耐溶剤性に優れています。
加水分解性があるので、密封機器への応用は注意を要します。耐熱性(155℃)あります。
適用規格：JIS C 3202 ポリエステル銅線
用途：汎用モータ、携帯用発電機、トランス、ソレノイド、リレーコイル

こちらのサイズのPEWは　袋入：束巻き　300g巻：P-2Gボビン　1kg巻：P-5Gボビン　5kg巻：P-5ボビン　の荷姿でご用意してます。

温度指数

記号	温度指数
	(℃)
	(℃)	UL認可
PEW	F(155)	130℃

PEWポリエステルエナメルワイヤーの仕様

在庫品はクリックできます。

直径サイズ (mm)	ゲージ AWG(#)	最大仕上径 (mm)		長さ m/1KG	抵抗オーム Ω/1KM 20℃		切断面積 m㎡	安全電流アンペア (※2)	重量 kg/1KM (※1)
直径サイズ (mm)	ゲージ AWG(#)	1種	2種	長さ m/1KG	1種	2種	切断面積 m㎡	安全電流アンペア (※2)	重量 kg/1KM (※1)
0.025	50		0.037	-	-	42,781	-	-	-
0.05	45～44		0.069	57,288		10,245	0.000196	0.0049	0.0175
0.06	43～42		0.081	39,783		6,966	0.00283	0.0071	0.0251
0.07	41		0.091	29,228		4,990	0.00385	0.0096	0.0342
0.08	40		0.103	22,378		3,778	0.00503	0.0126	0.0477
0.1	38～39	0.140	0.125	14,326	2,647	2,381	0.00785	0.0200	0.0698
0.12	37	0.162	0.147	9,950	1,786	1,636	0.01131	0.0288	0.1005
0.14	35	0.182	0.167	7,309	1,286	1,193	0.01539	0.0392	0.1368
0.16	34	0.204	0.189	5,592	969.5	908.8	0.02011	0.0512	0.1788
0.18	33	0.226	0.211	4,418	757.2	715.0	0.02545	0.0648	0.2263
0.2	32	0.246	0.231	3,580	607.6	577.2	0.03142	0.0800	0.2793
0.23	31	0.278	0.264	2,707	454.5	438.6	0.04155	0.1058	0.3694
0.26	30	0.310	0.294	2,118	358.4	341.8	0.05309	0.1352	0.4720
0.29	29	0.340	0.324	1,703	285.7	273.9	0.06605	0.1682	0.5872
0.3	28～29	0.352	0.337	1,550	262.9	254.0	0.07069	0.1800	0.610
0.32	28	0.372	0.357	1,398	230.0	222.8	0.08042	0.2048	0.7149
0.35	27	0.402	0.387	1,169	191.2	185.7	0.09621	0.245	0.8553
0.4	26	0.456	0.439	895.2	145.3	141.7	0.1257	0.320	1.117
0.45	25	0.508	0.490	707.2	114.2	112.1	0.1593	0.405	1.414
0.5	25～24	0.560	0.542	572.7	91.43	89.96	0.1964	0.500	1.746
0.55	24	0.620	0.592	473.4	78.15	74.18	0.2376	0.605	2.112
0.6	23	0.672	0.644	397.9	65.26	62.64	0.2827	0.720	2.513
0.65	22	0.724	0.694	338.9	55.31	53.26	0.3318	0.845	2.950
0.7	21	0.776	0.746	292.3	47.47	45.84	0.3848	0.98	3.421
0.75	21～20	0.830	0.798	254.5	41.19	39.87	0.4418	1.12	3.928
0.8	20	0.882	0.852	223.7	36.08	35.17	0.5027	1.28	4.469
0.85	20～19	0.934	0.904	198.2	31.87	31.11	0.5675	1.44	5.045
0.9	19	0.986	0.956	176.8	28.35	27.71	0.6362	1.62	5.656
1.0	19～18	1.102	1.062	143.2	23.33	22.49	0.7854	2.00	6.982
1.2	17～16	1.304		99	16.04		1.130	2.88	10.05
1.4	16～15	1.508		73	11.70		1.539	3.92	13.68
1.6	15～14	1.712		55	8.91		2.010	5.12	17.88
1.8	14～13	1.914		44	7.01		2.544	6.48	22.63
2.0	13～12	2.118		35	5.66		3.141	8.00	27.93
2.3	12～11	2.422		27	4.26		4.154	10.58	36.94
2.6	10～9	2.728		21	3.32		5.309	13.52	47.20
2.9	9～8	3.028		17	2.67		6.605	16.82	58.72
3.2	8～7	3.338		13	2.20		8.042	20.11	71.50
