SWCC(旧・昭和電線ユニマック)

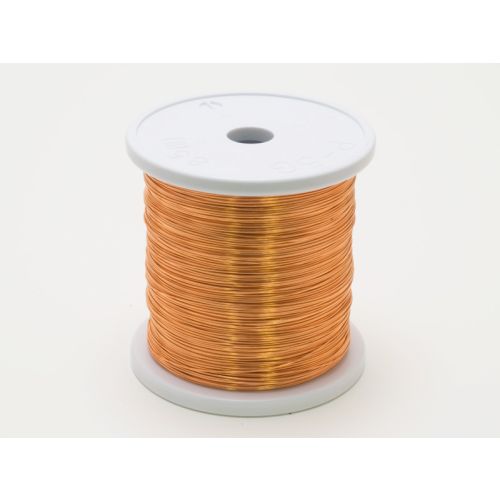

UEW 0.26mm 1kg(2種)

¥4,840 (税込)

ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。

モーター巻き替え、ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線などに使われます。被覆を剥離せず直接はんだ付けできます。

その他各種マグネットワイヤーはこちら

在庫あり

商品詳細

概要

UEWポリウレタンマグネットワイヤー詳細

ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。

  • ポリウレタン系合成樹脂被覆銅線、高周波における誘電特性に優れ、電子機器用コイルに多用されています。
  • 被覆を剥離せず直接ハンダ付けできます。
  • 耐熱温度130℃、380℃ではんだ付けが可能です。
  • 高周波における誘電特性が優れています。
  • 適用規格:JIS C 3202 ポリウレタン銅線
  • 用途:ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線、その他。

こちらのサイズのUEWは 300g巻:P-2Gボビン 1kg巻:P-5Gボビン の荷姿でご用意してます。

温度指数

記号 温度指数
(℃)
UL認可
UEW E (120) 130

※ 弊社取り扱い商品は2種になります。

UEWポリウレタンマグネットワイヤーの仕様

在庫品はクリックできます。

直径
サイズ
(mm)
ゲージ
AWG(#)
最大
仕上径
(mm)
長さ
m/1KG
抵抗
オーム
Ω/1KM
20℃
切断面積
m㎡
安全電流
アンペア
(※2)
重量
kg/1KM
(※1)
1種2種1種2種
0.025 50   0.037 229,154 - 42,781 - - -
0.05 45~44   0.069 57,288   10,245 0.000196 0.0049 0.0175
0.06 43~42   0.081 39,783   6,966 0.00283 0.0071 0.0251
0.07 41   0.091 29,228   4,990 0.00385 0.0096 0.0342
0.08 40   0.103 22,378   3,778 0.00503 0.0126 0.0477
0.1 38~39 0.140 0.125 14,322 2,647 2,381 0.00785 0.0200 0.0698
0.12 37 0.162 0.147 9,945 1,786 1,636 0.01131 0.0288 0.1005
0.14 35 0.182 0.167 7,307 1,286 1,193 0.01539 0.0392 0.1368
0.16 34 0.204 0.189 5,594 969.5 908.8 0.02011 0.0512 0.1788
0.18 33 0.226 0.211 4,420 757.2 715.0 0.02545 0.0648 0.2263
0.2 32 0.246 0.231 3,580 607.6 577.2 0.03142 0.0800 0.2793
0.23 31 0.278 0.264 2,707 454.5 438.6 0.04155 0.1058 0.3694
0.26 30 0.310 0.294 2,118 358.4 341.8 0.05309 0.1352 0.4720
0.29 29 0.340 0.324 1,702 285.7 273.9 0.06605 0.1682 0.5872
0.3 28~29 0.352 0.337 1,591 262.9 254.0 0.07069 0.1800 0.610
0.32 28 0.372 0.357 1,398 230.0 222.8 0.08042 0.2048 0.7149
0.35 27 0.402 0.387 1,169 191.2 185.7 0.09621 0.245 0.8553
0.4 26 0.456 0.439 895.1 145.3 141.7 0.1257 0.320 1.117
0.45 25 0.508 0.490 707.2 114.2 112.1 0.1593 0.405 1.414
0.5 25~24 0.560 0.542 572.8 91.43 89.96 0.1964 0.500 1.746
0.55 24 0.620 0.592 473.4 78.15 74.18 0.2376 0.605 2.112
0.6 23 0.672 0.644 397.8 65.26 62.64 0.2827 0.720 2.513
0.65 22 0.724 0.694 338.9 55.31 53.26 0.3318 0.845 2.950
0.7 21 0.776 0.746 292.2 47.47 45.84 0.3848 0.98 3.421
0.75 21~20 0.830 0.798 254.6 41.19 39.87 0.4418 1.12 3.928
0.8 20 0.882 0.852 223.7 36.08 35.17 0.5027 1.28 4.469
0.85 20~19 0.934 0.904 198.2 31.87 31.11 0.5675 1.44 5.045
0.9 19 0.986 0.956 176.8 28.35 27.71 0.6362 1.62 5.656
1.0 19~18 1.102 1.062 143.2 23.33 22.49 0.7854 2.00 6.982
1.2 17~16 1.304   99.4 16.04   1.130 2.88 10.05
1.4 16~15 1.508   73.0 11.70   1.539 3.92 13.68
1.6 15~14 1.712   55.9 8.91   2.010 5.12 17.88
1.8 14~13 1.914   44.0 7.01   2.544 6.48 22.63
2.0 13~12 2.118   35.8 5.66   3.141 8.00 27.93
2.3 12~11 2.422   27.0 4.26   4.154 10.58 36.94
2.6 10~9 2.728   21.1 3.32   5.309 13.52 47.20
2.9 9~8 3.028   17.0 2.67   6.605 16.82 58.72
3.2 8~7 3.338   13.9 2.20   8.042 20.11 71.50

※1 銅の比重は8.89(=タフピッチ銅)を基準としております。

※2 2.5A/mm2で算出しておりますが、使用状況や冷却方法によって流せる電流値は異なります。

※記載は参考値となり、メーカーや製造ロットによって異なります。
