トーコネ

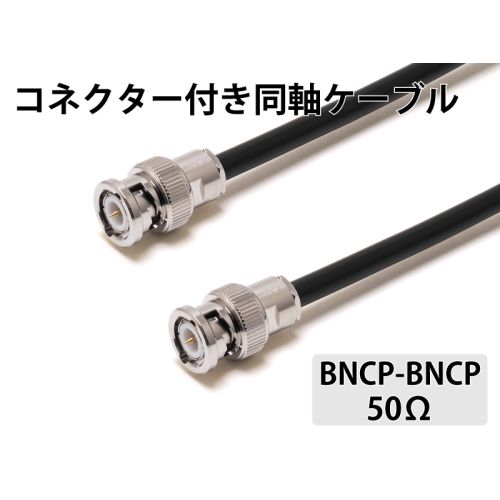

RG- 58A/U(50Ω)BNCP-BNCP  1.0m

¥2,409 (税込)

高性能、高品質なケーブルアッセンブリー品です。ケーブル加工が不要で、すぐに使用できます。
ケーブルには、MIL(米国陸海軍連合仕様)およびNDS(防衛庁仕様)規格準拠品のRG-58A/Uを使用し、両端コネクターにはBNCP-58A-Kを使用。

  • 10本お買い上げで1本あたり ¥2,090 (税込) 割引率 13%。
在庫あり

商品詳細

概要

コネクター付ケーブル

測定器などの機器間接続で使われる、両端BNCプラグ付きの高周波同軸ケーブルです。
ケーブルには、MIL(米国陸海軍連合仕様)およびNDS(防衛庁仕様)規格準拠品のRG-58A/Uを使用し、両端コネクターには圧着タイプのBNCP-58A-Kを使用しています。

用 途

  • 電子機器、通信機器間の接続および外部緯線
  • 測定機器間の接続
  • コンピュータのデータ通信
  • 10BASE2ケーブル

仕様

嵌合形状 BNCプラグ - BNCプラグ
特性インピーダンス 50Ω
長さ 1.0m / 2.0m / 3.0 m / 5.0 m / 10.0 m / 15.0 m
ケーブル RG-58A/U
内部導体 素線数/素線径 (mm) 19本/0.18mm
材質 T
絶縁体 外径 (mm) 2.95
材質 PE
外部導体 素線径 (mm)/持数/打数 0.13/7/16
材質 T
仕上外径 (mm) 4.95±0.15
被覆材質 PVC (1)
最大使用電圧(kV) 1.9
静電容量 PF/m 93.5
特性インピーダンス(Ω) 50±2
標準減衰量(dB/km) 1MHz 14
10MHz 43
30MHz 82
100MHz 174
300MHz 315
1000MHz 721
A : 軟銅線 SSPE : ポリエチレンコルデル
T : 錫メッキ軟銅線 PVC (1) : 塩化ビニル、黒
CW : 銅覆鋼線 PVC (2) : 非移行性耐寒性塩化ビニル、黒
PE : 充実ポリエチレン PE (1) : ポリエチレン、透明
コネクター BNCP-58A-K
中心コンタクト 材質 黄銅
表面処理 金メッキ
結線方法 圧着
外部コンタクト 材質 黄銅
表面処理 ニッケルメッキ
結線方法 圧着
