トーコネ

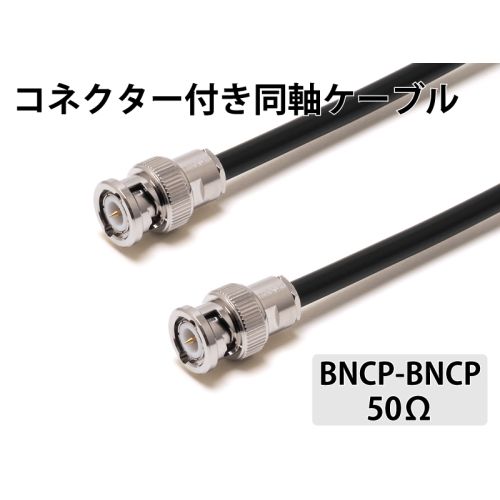

RG- 58A/U（50Ω）BNCP-BNCP 2.0m
￥2,585 （税込）
高性能、高品質なケーブルアッセンブリー品です。ケーブル加工が不要で、すぐに使用できます。
ケーブルには、MIL(米国陸海軍連合仕様)およびNDS(防衛庁仕様)規格準拠品のRG-58A/Uを使用し、両端コネクターにはBNCP-58A-Kを使用。
- 10本お買い上げで1本あたり ￥2,255 （税込） 割引率 13%。
在庫あり
商品詳細
概要
コネクター付ケーブル
測定器などの機器間接続で使われる、両端BNCプラグ付きの高周波同軸ケーブルです。 ケーブルには、MIL(米国陸海軍連合仕様)およびNDS(防衛庁仕様)規格準拠品のRG-58A/Uを使用し、両端コネクターには圧着タイプのBNCP-58A-Kを使用しています。
用 途
- 電子機器、通信機器間の接続および外部緯線
- 測定機器間の接続
- コンピュータのデータ通信
- 10BASE2ケーブル
仕様
| 嵌合形状 | BNCプラグ - BNCプラグ |
|---|---|
| 特性インピーダンス | 50Ω |
| 長さ | 1.0m / 2.0m / 3.0 m / 5.0 m / 10.0 m / 15.0 m |
| ケーブル | RG-58A/U | |
|---|---|---|
| 内部導体 | 素線数／素線径 (mm) | 19本/0.18mm |
| 材質 | T | |
| 絶縁体 | 外径 (mm) | 2.95 |
| 材質 | PE | |
| 外部導体 | 素線径 (mm)／持数／打数 | 0.13/7/16 |
| 材質 | T | |
| 仕上外径 (mm) | 4.95±0.15 | |
| 被覆材質 | PVC (1) | |
| 最大使用電圧(kV) | 1.9 | |
| 静電容量 PF/m | 93.5 | |
| 特性インピーダンス(Ω) | 50±2 | |
| 標準減衰量(dB/km) | 1MHz | 14 |
| 10MHz | 43 | |
| 30MHz | 82 | |
| 100MHz | 174 | |
| 300MHz | 315 | |
| 1000MHz | 721 | |
| A : 軟銅線 SSPE : ポリエチレンコルデル T : 錫メッキ軟銅線 PVC (1) : 塩化ビニル、黒 CW : 銅覆鋼線 PVC (2) : 非移行性耐寒性塩化ビニル、黒 PE : 充実ポリエチレン PE (1) : ポリエチレン、透明 |
||
| コネクター | BNCP-58A-K | |
|---|---|---|
| 中心コンタクト | 材質 | 黄銅 |
| 表面処理 | 金メッキ | |
| 結線方法 | 圧着 | |
| 外部コンタクト | 材質 | 黄銅 |
| 表面処理 | ニッケルメッキ | |
| 結線方法 | 圧着 | |
