三沢電線

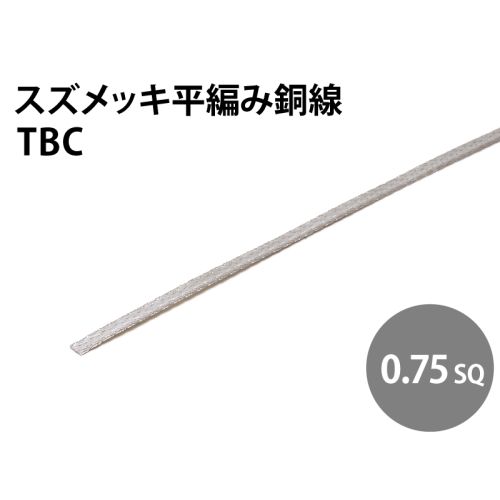

TBC 0.75sq

¥187 (税込)

平編銅線は可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。また、機器の振動を吸収するため、機器の可動部のリード線・アース線などにも最適です。シースがない裸の平編み線です。

その他、平編銅線はこちら

※こちらの商品を1巻お求めの場合、1巻は100mとなります。

  • 10mお買い上げで1mあたり ¥154 (税込) 割引率 18%。
  • 100mお買い上げで1mあたり ¥121 (税込) 割引率 35%。
在庫あり

商品詳細

概要

平編スズメッキ銅線 TBC

平編銅線は可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。また、機器の振動を吸収するため、機器の可動部のリード線・アース線などにも最適です。シースがない裸の平編み線です。

特  徴

  • 柔軟性に優れ、機器の振動を吸収する。
  • フラット形状のため転がりにくく、省スペース配線が可能。
  • より線と比べ表面積が大きいため放熱効果に優れ、安全電流が大きくとれます。

主な用途

  • 圧着端子等を用いて、自動車のアーシング用として
  • バスダクト・蓄電池・バッテリーモジュール等の可とう性を必要とされる、アース線・リード線として
  • 要請付き・電鉄加熱炉・プラズマ装置など高電力機器の、電線・リード線・アース線として
  • 各種大電流用リード線
  • フラット形状を活用し、カーペット下に布線するスピーカーケーブルとして

種類・記号

  • 平編銅線BCA・・・・・・・・・素線にメッキを施していない軟銅線を使用したもの。
  • 平編スズメッキ銅線TBC・・・・・・素線にスズメッキ軟銅線を使用したもの。

構  成

  • 軟銅線・スズメッキ軟銅線を集束したものを編組し、中空の丸編組線や平らの平編組線(BCATBC)にする。
  • 平編線の大きさは、公称断面積(mm2)で表す。断面積の許容差は表の本数に対して±5%以内にする

平編スズメッキ銅線 TBCの仕様

公称断面積 構成 計算断面積
(m㎡)
撚り線径
(約mm)
最大導体抵抗
20℃Ω/km
素線径 素線数
0.38m㎡ 0.1mm 48本 0.3768 1.7×0.4 ---
0.75m㎡ 0.12mm 64本 0.7238 3.0×0.7 31.9
1.25m㎡ 0.12mm 112本 1.267 4.0×1.0 18.2
2.0m㎡ 0.12mm 176本 1.991 6.0×1.0 11.6
3.5m㎡ 0.12mm 312本 3.528 10.0×1.0 6.54
5.5m㎡ 0.12mm 480本 5.429 12.0×1.4 4.25
8.0m㎡ 0.12mm 704本 7.962 15.0×1.9 2.90
14m㎡ 0.12mm 1,248本 14.11 20.0×2.0 1.63
22m㎡ 0.12mm 1,944本 21.71 25.0×2.5 1.06
30m㎡ 0.12mm 2,640本 29.86 30.0×2.7 0.773
38m㎡ 0.12mm 3,312本 37.46 35.0×3.2 0.616
50m㎡ 0.12mm 4,368本 49.40 40.0×3.8 0.467
ビニルシース付き
3.0m㎡(黒)
0.14mm 192本 2.954 仕上り外径
2.7×8.0
------
ビニルシース付き
5.7m㎡(緑)
0.18mm 224本 5.697 仕上り外径
2.8×11.5
------

仕様書を見る

※PDFダウンロードします。
