UL1798 TBCV AWG13 (黒) シース付平編銅線

¥286 (税込)

平編銅線は可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。また、機器の振動を吸収するため、機器の可動部のリード線・アース線などにも最適です。シース付きの平編み線です。RoHS指令対応品。

その他、平編銅線はこちら

※こちらの商品は1巻でのご注文の場合153m(500F)巻きとなります。

  • 10mお買い上げで1mあたり ¥259 (税込) 割引率 9%。
  • 153mお買い上げで1mあたり ¥205 (税込) 割引率 28%。
在庫あり

商品詳細

概要

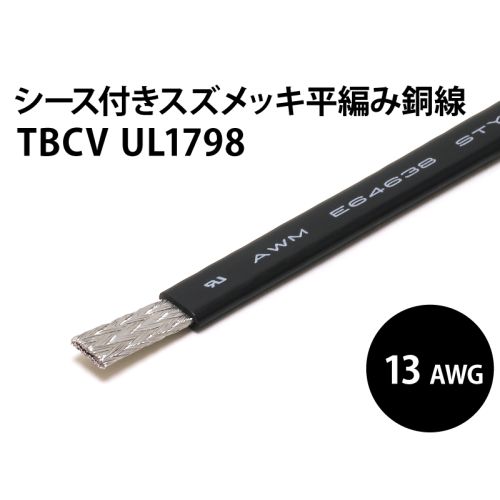

シース付平編スズメッキ銅線 TBCV

平編銅線は可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。また、機器の振動を吸収するため、機器の可動部のリード線・アース線などにも最適です。シース付きの平編み線です。RoHS指令対応品。

特  徴

  • 柔軟性に優れ、機器の振動を吸収する。
  • フラット形状のため転がりにくく、省スペース配線が可能。

主な用途

  • 要請付き・電鉄加熱炉・プラズマ装置など高電力機器の、電線・リード線・アース線として
  • フラット形状を活用し、カーペット下に布線するスピーカーケーブルとして

種類・記号

  • 平編銅線BCA・・・・・・・・・素線に軟銅線を使用したもの。
  • 平編スズメッキ銅線TBC・・・・・・素線にスズメッキ軟銅線を使用したもの。

構  成

  • 軟銅線・スズメッキ軟銅線を集束したものを編組し、中空の丸編組線や平らの平編組線(BCATBC)にする。
  • 平編線の大きさは、公称断面積(mm2)で表す。断面積の許容差は表の本数に対して±5%以内にする
品名 UL1798 TBCV-6 AWG #13 BK

平編スズメッキ銅線 TBCV・TBCの仕様

ULスタイルNo. 1798
難燃性 UL規格VW-1に準拠
定格電圧 300V
定格温度 80℃
導体抵抗 Ω/km 6.82以下
絶縁抵抗 MΩ-km 150以上
シース 耐熱ビニル樹脂(黒色)
シース印字 <URマーク>AWM E64638 STYLE 1798 13AWG VW-1 NIKKO
公称断面積 構成 計算断面積
(m㎡)
撚り線径
(約mm)
最大導体抵抗
20℃Ω/km
素線径 素線数
0.38m㎡ 0.1mm 48本 0.3768 1.7×0.4 ---
0.75m㎡ 0.12mm 64本 0.7238 3.0×0.7 31.9
1.25m㎡ 0.12mm 112本 1.267 4.0×1.0 18.2
2.0m㎡ 0.12mm 176本 1.991 6.0×1.0 11.6
3.5m㎡ 0.12mm 312本 3.528 10.0×1.0 6.54
5.5m㎡ 0.12mm 480本 5.429 12.0×1.4 4.25
8.0m㎡ 0.12mm 704本 7.962 15.0×1.9 2.90
14m㎡ 0.12mm 1,248本 14.11 20.0×2.0 1.63
22m㎡ 0.12mm 1,920本 21.71 25.0×2.5 1.06
30m㎡ 0.12mm 2,640本 29.86 30.0×2.7 0.773
38m㎡ 0.12mm 3,312本 37.46 35.0×3.2 0.616
50m㎡ 0.12mm 4,368本 49.40 40.0×3.8 0.467
ビニルシース付き
3.0m㎡(黒)
0.14mm 192本 2.954 仕上り外径
2.7×8.0
------
ビニルシース付き
5.7m㎡(緑)
0.18mm 224本 5.697 仕上り外径
2.8×11.5
------
