星和電機

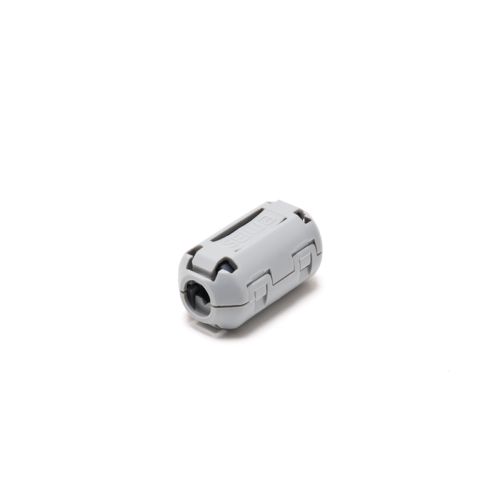

フェライトコア 7mm(E04SR170730A)

¥275 (税込)

電磁波ノイズ抑制、侵入防止の方法の一つとしてフェライトコアが有効です。フェライトコアは単体、もしくはコンデンサ等の他の部品と組み合わせて使用されます。また、ケーブル、プリント基板内等あらゆる箇所で使用されます。

  • 10個お買い上げで1個あたり ¥242 (税込) 割引率 12%。
在庫あり

商品詳細

概要

フェライトコア(RoHS指令準拠品)

電磁波ノイズ抑制、侵入防止の方法の一つとしてフェライトコアが有効です。フェライトコアは単体、もしくはコンデンサ等の他の部品と組み合わせて使用されます。また、ケーブル、プリント基板内等あらゆる箇所で使用されます。

特長

フェライトコアは、低い周波数でもインピーダンスが高く、かつ損失分となる抵抗分の大きい材料を使用しています。電源および信号ラインの放射ノイズ成分を減衰する(高周波域に効果)通常では、コモンモードノイズに効果があり、信号の品質に影響無くノイズ対策が出来ます。

用途

各種デジタル機器のインターフェイスケーブルなどによる不要輻射電解、雑音端子電圧およびイミュニティー対策。

電磁波ノイズの減衰原理

フェライトコアを取り付けたケーブルは、フェライトコアによりインピーダンスが付与されます。ケーブル内を流れる電磁波ノイズ電流は、付与されたインピーダンスにより抑制されると共に、抵抗分により熱に変換されて減衰します。高い周波数帯ではフェライトコアは殆ど抵抗分となる為、低い周波数帯よりも電磁ノイズの減衰効果が大きくなります。

ケーブルの巻数とフェライトコア数によるインピーダンス

1ターンでインピーダンスが足りない場合、2ターン、3ターンと巻数を増やす事でインピーダンスを大きくする事が出来ます。ただし、高周波では線間容量の影響である周波数を越えるとインピーダンスが減少するため、適応周波数を考慮する必要が有ります。

フェライトコアの仕様

商品名 型式 内径
フェライトコア7mm E04SR170730A 7.0mm
フェライトコア9mm E04SR200935A 9.0mm
フェライトコア13mm E04SR241336A 13.0mm
