住友電工

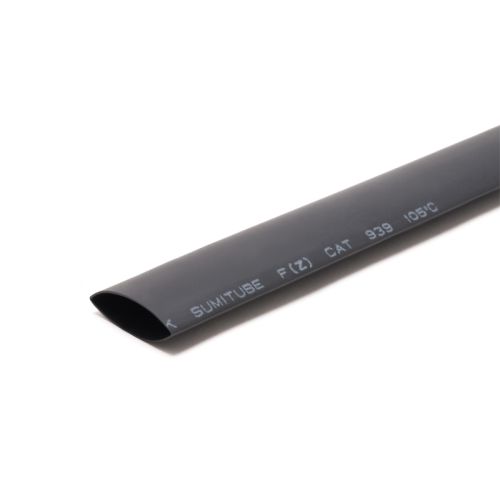

スミチューブF(Z) 15.0mm
￥539 （税込）
ULタイプの汎用熱収縮チューブ「スミチューブF(Z)」！内径収縮率は約50%！電線接続部の絶縁や保護、外装チューブを被せたときの端末処理に！1.0mカット品です。
その他、熱収縮チューブはこちら。
- 100本お買い上げで1本あたり ￥418 （税込） 割引率 22%。
在庫あり
関連する商品
商品詳細
概要
住友電工 スミチューブF(Z)
ULタイプの汎用熱収縮チューブです。電線端末、電線接続部の絶縁、保護、補強。抵抗コンデンサーなどの絶縁、保護などの工業用途はもちろん、オーディオ、ヘッドフォン、イヤフォン、楽器系など、各ケーブルの自作時に無くてはならない、使用頻度のとても高い熱収縮チューブです。
スミチューブF(Z)のポイント
- 抵抗、コンデンサ等のリード線の絶縁、保護や高温にさらされるリード線、部品の保護に。
- オーディオなどでの用途として、ケーブルに外装チューブを被せた際の端末処理に。
- プラグとケーブルの結合部分の補強に最適です。
- 内径収縮率は約50%、収縮後は多少硬くなる事があります。
- 収縮させる際にヒートガン(別売り)やポケトーチ(別売り)を使用すれば、ムラなくよりきれいに仕上げられます。
- 色：黒
基本特性
- 材質：電子線架橋軟質難燃性ポリオレフィン樹脂
- 収縮温度：90℃以上
- 収縮率：内径収縮率 50%以上、長さ変化率 -15%以上
- 連続使用可能温度：-55～+105℃
- 適用規格：UL224（認定ファイルNo.E48762）、ROHS指令対応品
- 温度規格：105℃
- 電圧定格：600V
- 難燃グレード：VW-1
スミチューブF(Z)の仕様
|
呼称サイズ(mm) |
収縮前サイズ(mm) | 収縮後サイズ(mm) | 単長 | ||
|---|---|---|---|---|---|
| 内径 | 肉厚（参考値） | 内径（最大値） | 肉厚（最小値） | 切断品 | |
| 1.5×0.2 | 2.0 ± 0.3 | 0.20 | 0.75 | 0.36 | 1m |
| 2×0.2 | 2.5 ± 0.3 | 0.20 | 1.00 | 0.44 | |
| 2.5×0.2 | 3.0 ± 0.3 | 0.25 | 1.25 | 0.44 | |
| 3×0.25 | 3.5 ± 0.3 | 0.25 | 1.50 | 0.44 | |
| 4×0.25 | 4.5 ± 0.3 | 0.25 | 2.00 | 0.44 | |
| 5×0.25 | 5.4 ± 0.3 | 0.25 | 2.50 | 0.56 | |
| 6×0.25 | 6.4 ± 0.4 | 0.25 | 3.00 | 0.56 | |
| 8×0.25 | 8.4 ± 0.4 | 0.25 | 4.00 | 0.56 | |
| 10×0.25 | 10.4 ± 0.4 | 0.25 | 5.00 | 0.56 | |
| 12×0.25 | 12.4 ± 0.4 | 0.25 | 6.00 | 0.56 | |
| 15×0.3 | 15.5 ± 0.4 | 0.30 | 7.50 | 0.69 | |
| 18×0.3 | 18.7 ± 0.5 | 0.35 | 9.00 | 0.77 | |
| 20×0.35 | 21.2 ± 0.6 | 0.35 | 10.0 | 0.77 | |
| 25×0.4 | 26.1 ± 0.8 | 0.40 | 12.5 | 0.87 | |
