トーコネ
N-R（N型 レセプタクル）
￥1,100 （税込）
トーコネ製N型レセプタクル。N型プラグ(オス)を接続するレセプタクル(パネル型ジャック)です。パネル内の結線方法はハンダ付けです。50Ω
在庫あり
商品詳細
概要

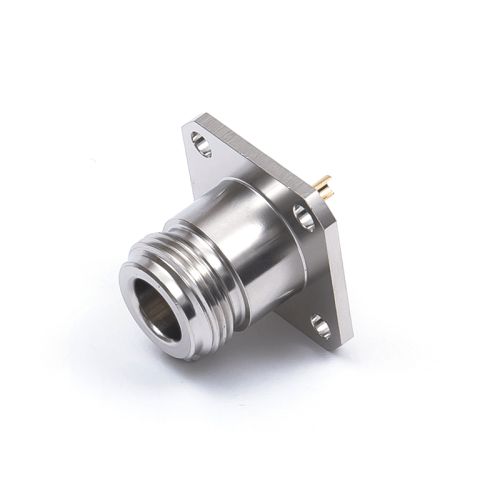

N-R（N型 レセプタクル）
パネル取付タイプのN型レセプタクルです。本体は黄銅にニッケルメッキ。ターミナル形状はソルダータイプになります。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5411 |
| 特性インピーダンス | 50Ω |
| 結合方式 | ネジカップリング方式 5/8-24UNEF-2A,2B |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1000V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~10000MHz |
| その他 | RoHS2対応品（規制10物質不使用） |
取付図・仕様書
N-Rの仕様
| 型番 | 表面処理 | 電圧定在波比 （V.S.W.R.） |
|
|---|---|---|---|
| 本体 | 中心コンタクト | ||
| N-R | Ni（ニッケル） | Au（金） | ハンダ付け（ソルダー） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
