トーコネ

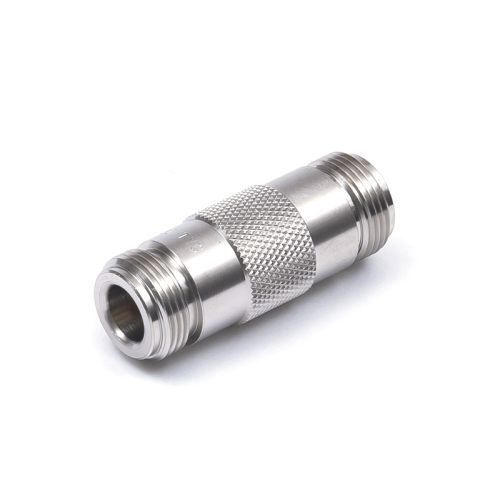

NA-JJ（N型 中継用アダプター）
￥1,936 （税込）
トーコネ製N型アダプター。N型プラグ(オス)同士を連結させるための中継用アダプターです。N型プラグ装着の同軸ケーブル同士を延長するために使われます。
結合は、ネジカップリング方式で高周波対応の精度の高いコネクターです。公称インピーダンスは50Ωを標準とし、75Ω仕様製との互換性はありません。
在庫あり
商品詳細
概要
トーコネ製コネクター
N型中継用アダプタです。本体は黄銅にニッケルメッキ。ジャック－ジャック型です。嵌合部をプラグからジャックに変換する用途としても使われます。75Ω仕様との互換性はありません。類似名称：NJ-NJ。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5411 |
| 特性インピーダンス | 50Ω |
| 結合方式 | ネジカップリング方式 5/8-24UNEF-2A,2B |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1000V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~10000MHz |
| その他 | RoHS2対応品（規制10物質不使用） |
トーコネ製コネクター 取付図・仕様書一覧表
| 取付図・仕様書一覧表 | |||||
|---|---|---|---|---|---|
| BNC型 | M型 | N型 | F型 | ||
| BNC-A-JJ(中継用アダプター) | MA-JJ-19(中継用アダプター) | NA-JJ(中継用アダプター) | FA-JJC(中継用アダプター) | ||
| BNC-TA-JJJ(中継用アダプター) | N-R(レセプタクル) | ||||
| BNC-TA-JPJ-K(中継用アダプター) | N-BR(レセプタクル) | ||||
| BNC-R(レセプタクル) | |||||
| BNC-BR(レセプタクル) | |||||
NA-JJの仕様
| 型番 | 表面処理 | 電圧定在波比 （V.S.W.R.） |
|
|---|---|---|---|
| 本体 | 中心コンタクト | ||
| NA-JJ | Ni（ニッケル） | Au（金） | 最大1.2（DC～4000MHz時） |
| 型番 | 表面処理 | ターミナル形状 | |
| 本体 | 中心コンタクト | ||
| N-R | Ni（ニッケル） | Au（金） | ハンダ付け（ソルダー） |
| N-BR | |||
