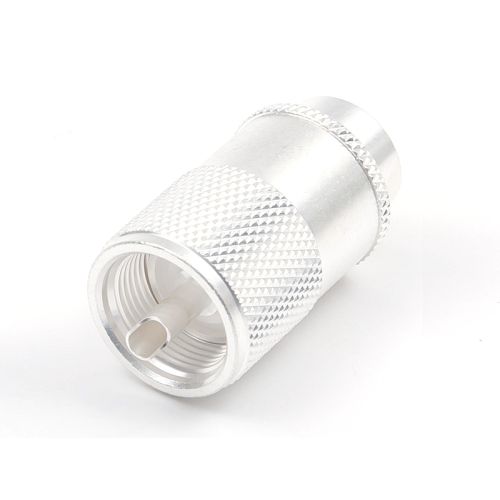

MP-10(M型プラグ)
トーコネ製M型コネクター。インピーダンス整合を求めない場合に使用されるため、普及度が高く、より安価なコネクターです。ケーブル取り付け方法は、ハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
- 10個お買い上げで1個あたり ¥935 (税込) 割引率 10%。
商品詳細
概要
トーコネ製コネクター
10D-2V、10C-2V、10C-FB、S-10C-FB、EM-10D-2E、EM-10C-2Eケーブルに適合するM型ストレートプラグです。200MHz以下の周波数帯でよく使われています。中心コンタクト、本体ともにハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
概要 |
|
---|---|
相当規格 | JIS C 5419 |
特性インピーダンス | 不整合 |
結合方式 | ネジ(M16-P1) |
定格電圧 | AC 500V |
耐電圧 | AC 1000V/1分間 |
絶縁抵抗(DC 500V) | 100MΩ以上 |
接触抵抗(DC 1A) | 3mΩ以下 |
使用周波数範囲 | 0~200MHz |
ケーブル取付方法 | 中心:ハンダ 外部:ハンダ |
絶縁体 | テフロン |
その他 | RoHS2対応品(規制10物質不使用) |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
トーコネ製コネクター 取り付け図一覧
MP-10の仕様
型番 | A | B | C | D | 表面処理 | 適合ケーブル |
---|---|---|---|---|---|---|
MP-3 | 19.0 | 41.8 | 11.0 | 6.2 | Ag(銀) | 3D-2V , 3.5D-FAV , 3.5D-QEFV , 3.5D-XFB , RG-58/U , RG-58A/U , EM-3D-2E |
MP-5 | 19.0 | 41.8 | 11.0 | 8.6 | Ag(銀) | 5D-2V , 5D-FB , 5C-2V , 5C-FB , S-5C-FB , EM-5D-2E , EM-5C-2E , EM-5C-FB , EM-S-5C-FB , 5D-FB-LITE |
MP-7 | 19.0 | 41.8 | 11.0 | 9.7 | Ag(銀) | 7C-2V , 7C-FB , S-7C-FB , RG-8/U , RG-11/U , RG-11A/U , EM-7C-2E |
MP-8 | 19.0 | 41.0 | 14.0 | 12.0 | Ag(銀) | 8D-2V , 8D-FB , 8D-FV , EM-8D-2E |
MP-10 | 21.0 | 41.0 | 15.5 | 14.2 | Ag(銀) | 10D-2V , 10C-2V , 10C-FB , S-10C-FB , EM-10D-2E , EM-10C-2E |
メーカーHPはこちら。(外部ページへ移ります。)
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
